Differenzdruck benötigt eine definierte Messgeometrie

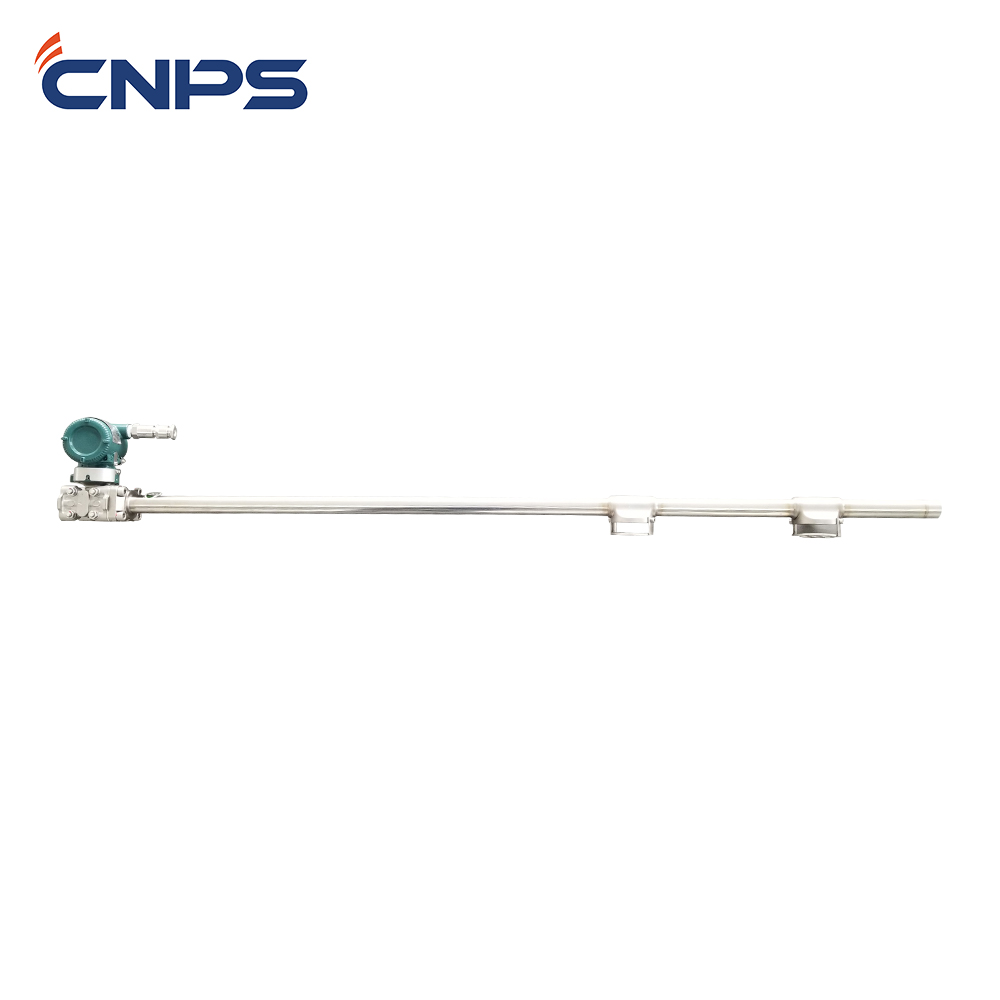

TSZ-DST erst nach Membranabstand und Einbauort auswählen
Die Quelle bezeichnet das System zunächst als Silizium-Resonanzdichtesensor, nennt anschließend jedoch einen membrangedichteten Differenzdrucktransmitter – einmal EJA118W und später EJA118E. Ohne eindeutiges Transmittermodell, vertikalen Membranabstand und Kalibrierverfahren wird daraus keine direkte Dichtemessung abgeleitet.
- Messaufgabe laut Quelle
- Bohrflüssigkeitsdichte am Ein- oder Auslauf
- Messbereich laut Quelle
- 0–3 g/cm³
- Versorgung
- 17–42 V DC, 24 V empfohlen
- Ausgang
- 4–20 mA DC
- Genauigkeitsangabe laut Quelle
- ±0,5 % FS ohne veröffentlichte Prüfbedingungen
- Umgebung laut Quelle
- −40 bis +85 °C und 5–95 % relative Feuchte
- Widersprüchliches Transmittermodell
- EJA118W in der Einleitung, EJA118E im Merkmalsabschnitt
- Einbaubedingung laut Quelle
- Beide Membranen eingetaucht, System vertikal, Transmitter oberhalb des Bohrflüssigkeitsspiegels
- Abgrenzung zum ML-B11
- Die separate ML-B11-Seite nennt 0,96–2,76 g/cm³, HART sowie 45/60 cm Membranabstand; keine automatische Gleichsetzung
- Vor der Freigabe
- Ein-/Auslauf, Transmittermodell, Membranabstand, Prozessanschlüsse, Niveau, Medium, Feststoffanteil, Spülung, HART-Option und Kalibrierung
