Technische Angaben im Projektkontext
Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.
Datenstatus
So sind die Angaben auf dieser Seite einzuordnen.
Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.
Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.
Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.
Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.

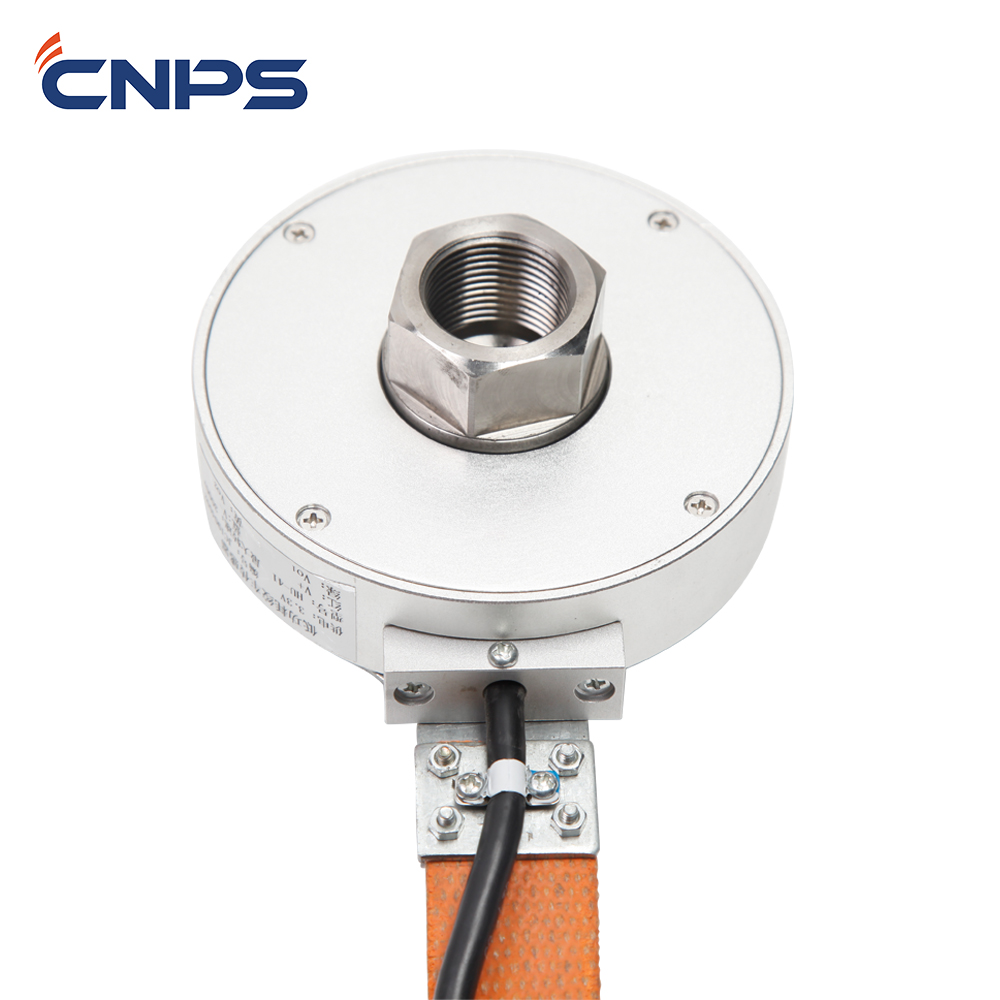

Impulszahl und Trommelmodell vor Tiefenberechnung klären
Näherungssensoren mechanisch und signalbezogen zuordnen
Die Quelle beschreibt zwei um 90° phasenversetzte Näherungsschalter und eine 12-Zahn-Scheibe, nennt daneben aber „48 Impulse“, ohne Kanal, Flanke oder Umdrehung zuzuordnen. Die Angabe „300 MW“ zur Leistungsaufnahme ist als Einheit nicht belastbar und wird nicht in die Auslegung übernommen.
- Messprinzip laut Quelle
- Zwei Näherungsschalter an einer 12-Zahn-Induktionsscheibe
- Phasenlage laut Quelle
- 90° zwischen den beiden Ausgangssignalen
- Versorgung
- 5 V DC ±10 %
- Reaktionszeit laut Quelle
- 150 µs
- Temperaturbereich
- −40 bis +80 °C
- Leitungsfarben laut Quelle
- Rot: Plus, Schwarz: Minus, Gelb: Signal I, Blau: Signal II
- Ungeklärte Quellwerte
- „48 Impulse“ ohne Bezugsgröße und „300 MW“ als unplausible Leistungsangabe
- Abgrenzung zum DW-A11
- Keine Modellkennung und kein optisches Prinzip veröffentlicht; daher nicht automatisch mit dem CNPS DW-A11 gleichsetzen
- Für die Tiefenberechnung
- Impulse je Kanal/Umdrehung, Trommel- und Seilgeometrie, Lagenaufbau, Drehrichtung und Referenzpunkt
- Vor der Freigabe
- Mechanischer Adapter, Schaltabstand, Pegel und Last, Anschlussplan, EMV-Konzept, Schutzart und Softwareparametrierung
