CNPS-FLM Paddel-Ausflusssensor (4–20 mA)

CNPS-FLM Paddel-Ausflusssensor mit berührungsloser Näherungsmessung, 10–24 V DC und 4–20 mA zur relativen Erfassung von Rücklaufänderungen. Angegeben sind 0–45° und −20 bis +80 °C; eine absolute Durchflusskalibrierung ist nicht ausgewiesen.

Produktbereich: Mud-Logging-Sensoren

CNPS-FLM Paddel-Ausflusssensor (4–20 mA)

Technische Beschreibung
Zusätzliche Angaben

Technische Einordnung

Technische Angaben im Projektkontext

Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.

Datenstatus

So sind die Angaben auf dieser Seite einzuordnen.

01Veröffentlichte Angaben

Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.

02Vor dem Angebot zu klären

Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.

03Unterlagen zur Ausführung

Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.

Unterlagen vor dem Angebot prüfen

Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.

Unterlagen zur Ausführung anfragen

Modellspezifische 4–20-mA-Ausführung

CNPS-FLM für eine relative Rücklaufüberwachung einbauen

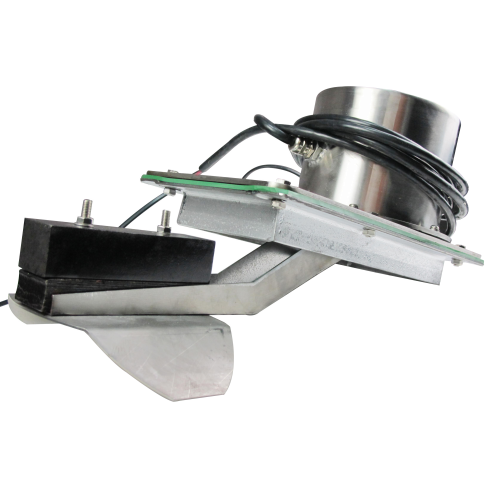

Der vorhandene Datensatz beschreibt eine Paddelbewegung, deren Winkeländerung berührungslos mit einem Näherungssensor erfasst wird. Das Ausgangssignal zeigt eine relative Änderung des Bohrflüssigkeitsrücklaufs; eine absolute Volumenstromkalibrierung ist nicht ausgewiesen. Einbaugeometrie, Paddelgewicht und Referenzwert werden an der Anlage festgelegt.

Messprinzip: Paddel mit berührungsloser Näherungserfassung
Versorgung: 10–24 V DC
Ausgang: 4–20 mA
Paddelwinkel: 0–45°
Temperaturbereich: −20 bis +80 °C
Messcharakter: Relative Rücklaufänderung, keine ausgewiesene Absolutkalibrierung
Einbau laut Quelle: Auslaufleitung oder Bohrflüssigkeitskanal mit frei beweglichem Paddel
Projektbezogen: Leitungsgeometrie, Gefälle, Paddelgewicht, Referenzwert, Kabel und Ex-Anforderung
