Anwendungsseite zum selben ML11-Sensorkern
Füllstand messen, Volumen erst im Leitsystem berechnen

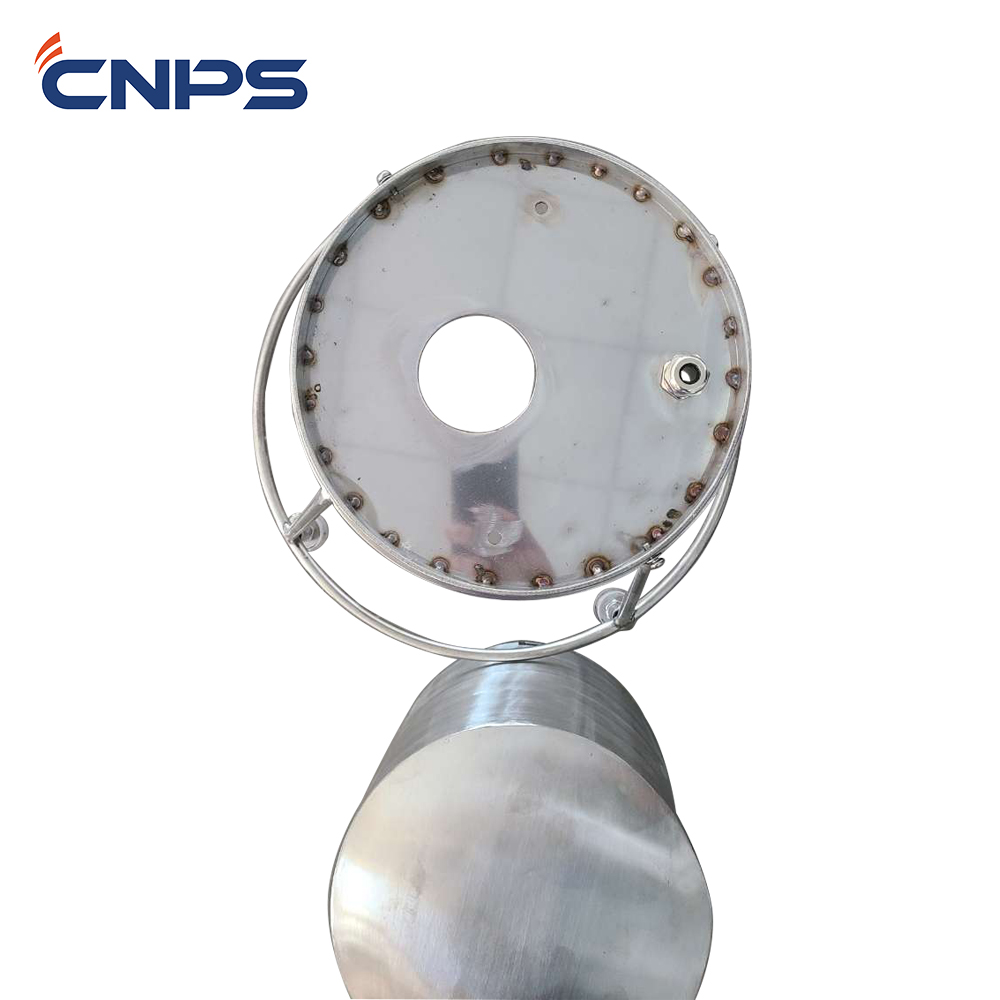

Diese Seite ordnet den kabelgebundenen CNPS ML11 für Schlammgruben im Mud Logging ein. Der Sensor misst per Ultraschall den Abstand zur Oberfläche und liefert 4–20 mA; er ist kein eigenständiger Volumensensor. Für die Volumenanzeige benötigt das Leitsystem zusätzlich Tankform, Abmessungen, Nullpunkt und Signalzuordnung. Die technischen Kerndaten entsprechen der ML11-Produktseite.
- Seitentyp
- Anwendung des CNPS ML11 in Schlammgruben und Trip Tanks
- Messprinzip
- Ultraschall-Laufzeit zur Flüssigkeitsoberfläche
- Messbereich laut Quelle
- 0,25–5 m
- Versorgung
- 15–30 V DC; 24 V empfohlen
- Ausgang
- 4–20 mA
- Messgenauigkeit laut Quelle
- ±0,5 % FS
- Volumenberechnung
- Erst mit Tankgeometrie, Nullpunkt und Auswertung im Leitsystem
- Montage laut Quelle
- Freier, senkrechter Schallweg; mindestens 25 cm zum höchsten Füllstand
- Abgrenzung
- Nicht mit der drahtlosen 0,5–3-m-Ausführung mit 0,5–2,5 V und 433 MHz gleichsetzen
- Projektbezogen
- Tankform, Medium, Schaum, Rührer, Einbauhöhe, Halterung, Kabel, Leitsystem und Ex-Anforderung
