Motorstrom ist nicht automatisch Wellenmoment
SMC-ETQ-B11 mit Antrieb und Drehmomentkennlinie kalibrieren

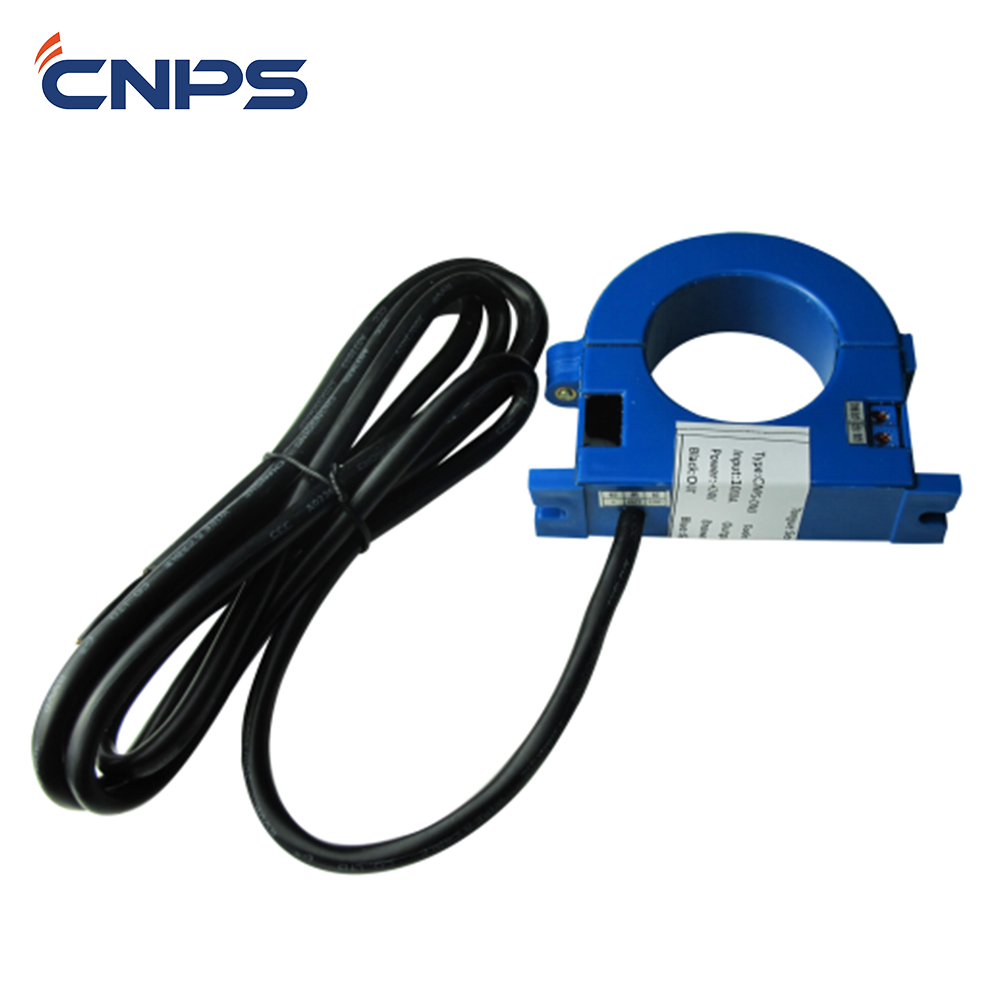

Der Sensor erfasst laut Quelle den Versorgungsstrom des Drehtischantriebs über den Hall-Effekt. Das mechanische Drehmoment wird daraus nur indirekt abgeleitet und hängt von Motor, Umrichter, Betriebszustand und Kalibrierfunktion ab. Ohne diese Zuordnung ist 4–20 mA ein Strommesssignal, kein belastbarer Drehmomentwert.
- Messprinzip laut Quelle
- Geschlossener Hall-Stromsensor für AC/DC-Leiter
- Veröffentlichter Strombereich
- 0–1.000 A
- Versorgung
- 15–30 V DC, 24 V empfohlen
- Ausgang
- 4–20 mA DC
- Genauigkeitsangabe laut Quelle
- ±1 % FS; Bezugsgröße und Prüfbedingungen fehlen
- Frequenzangabe laut Quelle
- 0–1.000 Hz ohne Zuordnung zu Stromsignal, Bandbreite oder Drehmomentverlauf
- Umgebung laut Quelle
- −40 bis +85 °C
- Leitungsbelegung laut Quelle
- Gelb: +24 V, Blau: 4–20 mA, Braun: 0 V
- Abgrenzung
- Vom DNJ-Messumformer mit weiteren Strombereichen/Ausgängen und von der drahtlosen Drehmomentausführung getrennt prüfen
- Vor der Freigabe
- AC/DC-Art, Leiterstrom, Leiterabmessung, Öffnung, Isolations- und Montagekonzept, Motor-/Umrichterdaten, Drehmomentkennlinie, Ex-Anforderung und Kalibrierung
