Bohrlochprotokollierung Werkzeuge: Downhole-Messwerkzeuge einordnen und Anfrage vorbereiten
Wer nach Bohrlochprotokollierung Werkzeuge, Downhole-Messwerkzeugen oder wireline-ähnlichen Logging-Tools sucht, meint selten die Schlammprotokollierung am Bohrplatz. Gemeint ist die Werkzeuggruppe im Bohrloch: Messaufgaben entlang des Bohrlochs oder der Verrohrung — Formation/Tiefe, Rohrverbinder, Zementbindung, Druck — und die Frage, welche Familie zur Anfrage passt.
Druck- und Temperaturgrenzen, Außendurchmesser, Frequenzen, Amplituden und Preise gelten nur für eine konkrete Ausführung.
Dieser Fachbeitrag zeigt den Gruppen-Pfad: was Bohrlochprotokollierung / Downhole-Werkzeuge leisten, wann die Frage nach Bohrlochmesswerkzeugen statt Schlammprotokollierung kommt, welche qualitativen Familien (Gamma, CCL, CBL, Quarz-Druck; Systemebene als Sibling) dazugehören und welche Angaben die Vorprüfung braucht. Den Kategorie-Einstieg bildet Bohrlochmessung und Downhole-Werkzeuge. Die Oberflächen-Schlammprotokollierung ordnet Schlammprotokollierung (Mud Logging): Projektphase, Messaufgaben und Scope verstehen ein; den Mud-Logging-Hub Mud-Logging-Systeme nach Messaufgabe und Bohrplatz konfigurieren.
CNPS bündelt Ölfeldtechnik, Bohrlochmesswerkzeuge, OCTG und projektbezogene Beschaffung und prüft Anfragen technisch gegen Ihre Spezifikation. Druck-/Temperaturgrenzen, Außendurchmesser, Frequenzen, Amplituden und Preise nennen wir hier nicht: Sie gelten nur für eine konkrete Ausführung und werden mit Unterlagen bestätigt.

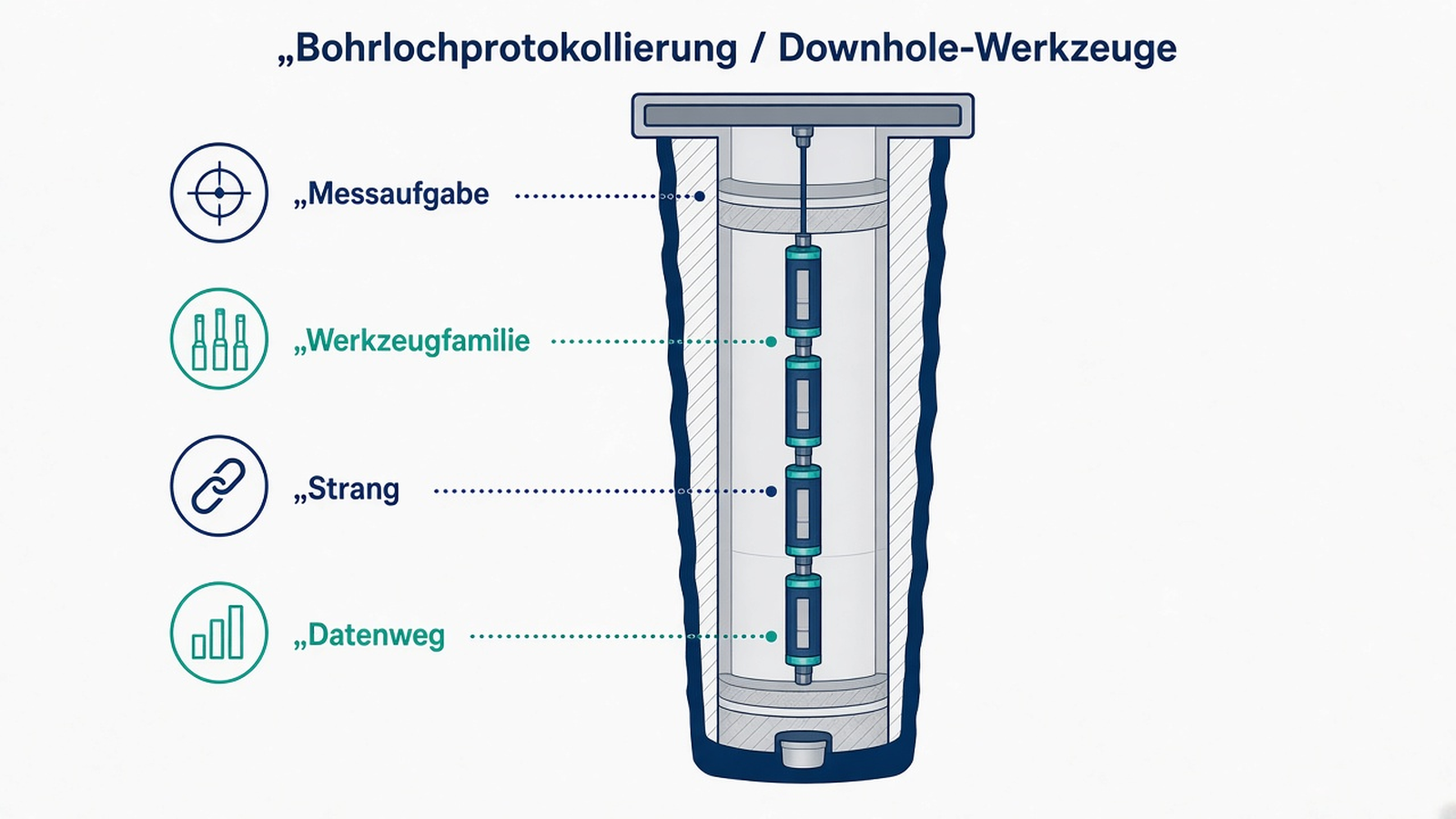

Was Bohrlochprotokollierung / Downhole-Werkzeuge leisten
Bohrlochprotokollierung meint hier die Gruppe der Downhole-Messwerkzeuge: Sensoren und Werkzeuge, die im Bohrloch oder im verrohrten Abschnitt messen oder korrelieren — typischerweise entlang einer Wireline-/Logging- oder Memory-Logik, nicht am Spülungskreislauf der Oberfläche.
| Baustein (qualitativ) | Rolle in der Gruppe | Was die Anfrage klären sollte |
|---|---|---|
| Messaufgabe | Formation/Tiefe, Collar, Cement-Bond, Druck u. a. | welche Messfrage zuerst kommt |
| Werkzeugfamilie | Gamma, CCL, CBL, Quarz-Druck … | Produkt- oder Sibling-Pfad |
| Strang / Begleiter | oft mehrere Werkzeuge kombiniert | vorhandene Telemetrie / Endanschlüsse |
| Datenweg | Memory oder Echtzeit; Panel / Steuergerät | Systemebene laut vorhandener Ausrüstung |
| Auswertung | Interpretation gegen Ihr Ziel | wer auswertet (Betreiber / Dienstleister) |
Die Gruppe ersetzt weder die Schlammprotokollierung am Bohrplatz noch die Zementierausrüstung und auch nicht die Log-Interpretation durch Ihren Dienstleister. Sie ist der Beschaffungspfad für Downhole-Messwerkzeuge — Einstieg über die Kategorie oben.

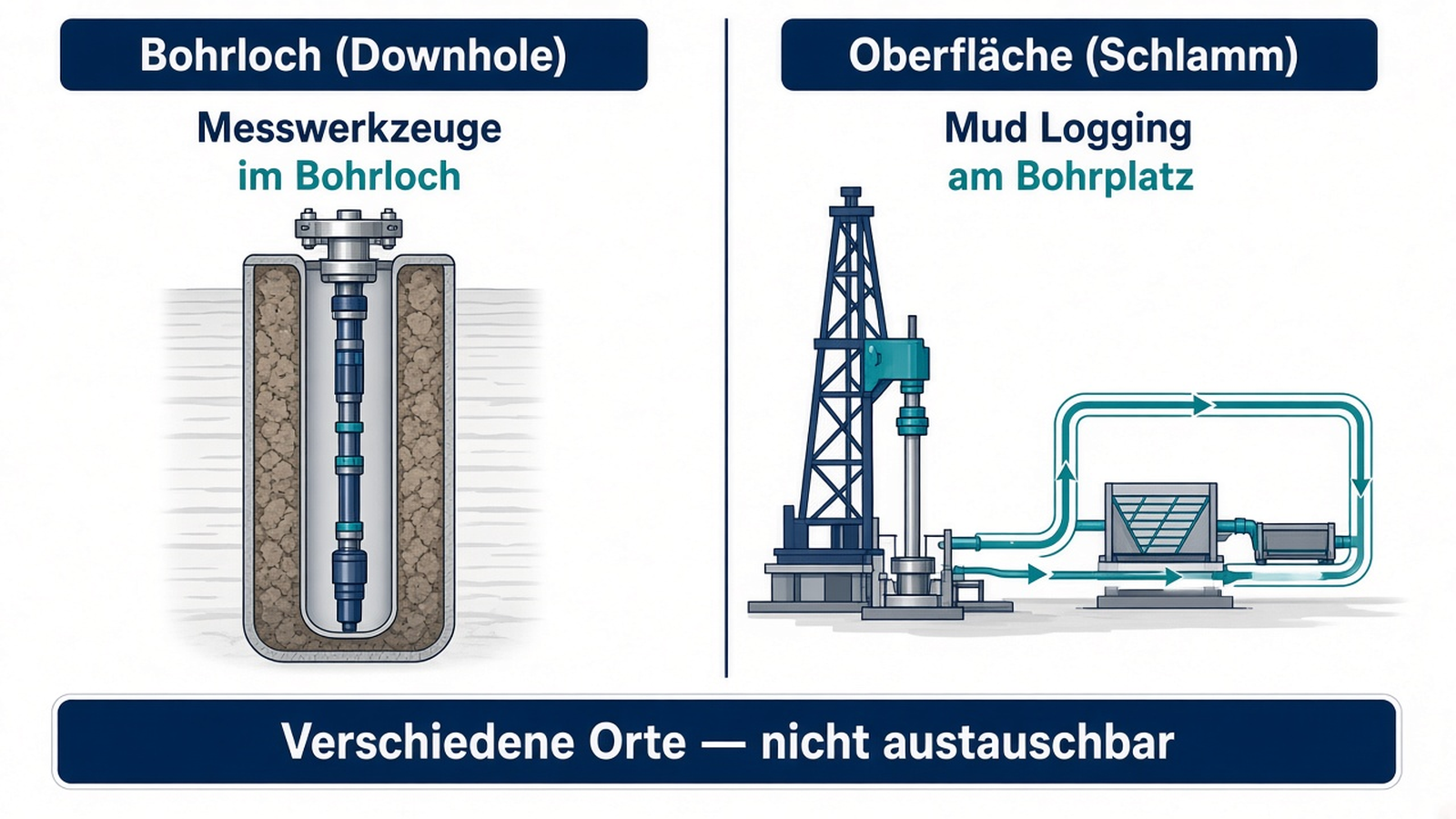

Wann die Frage nach Bohrlochmesswerkzeugen kommt
Die Frage nach Bohrlochprotokollierung-Werkzeugen entsteht, wenn die Messaufgabe im Bohrloch liegt — nicht, wenn Gas, Density oder Pumpenparameter am Spülungskreislauf gemeint sind:
| Situation | Was gemeint ist | Passender Einstieg |
|---|---|---|
| Downhole-Messwerkzeuge / Logging-Tools wählen | Werkzeuggruppe im Bohrloch | Kategorie Bohrlochmessung (oben) und dieser Beitrag |
| Schlamm / Mud Logging am Bohrplatz | Oberflächen-Sensorik und Scope | Schlammprotokollierung und Mud-Logging-Hub (oben) |
| Bohrlochphase und Completion einordnen | Bohren → Verrohren → Zementieren → Completion | Bohr- und Completiontechnik nach Projektphase auswählen. |
| Lebenszyklus Öl/Gas | übergeordnete Technik entlang des Bohrlochs | Öl- und Gastechnik entlang des Bohrloch-Lebenszyklus. |
Ohne diese Trennung landen Anfragen oft unter „Logging“ und lassen offen, ob Mud Logging an der Oberfläche oder ein Downhole-Werkzeugstrang gemeint ist. Schreiben Sie früh auf: Oberfläche (Schlamm) oder Bohrloch (Protokollierungswerkzeuge).

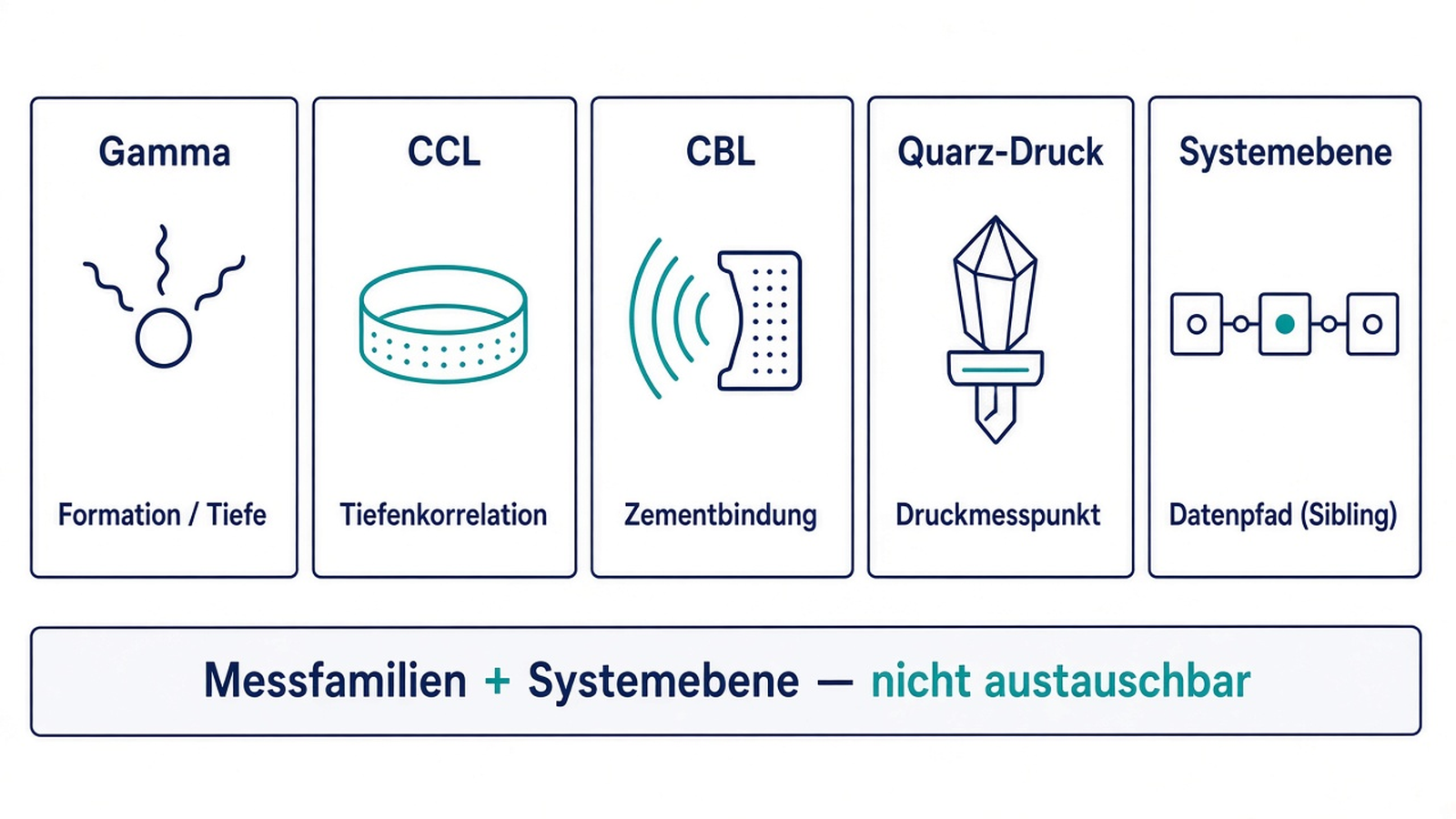

Werkzeugfamilien im Überblick
Unter der Kategorie sitzen qualitative Familien. Jede hat einen eigenen Produkt- oder Single-Intent-Pfad — dieser Beitrag ersetzt sie nicht:
| Familie | Was sie typischerweise leistet | Einstieg (Produkt / Beitrag) |
|---|---|---|
| Gamma | Formations- / Tiefenkorrelation über natürliche Gammastrahlung | PGR-Gamma-Messwerkzeug in 35/43 mm |
| CCL (Casing Collar Locator) | erkennt Rohrverbinder; Tiefenkorrelation | Ultrawire Casing Collar Locator (CCL) |
| CBL (Cement-Bond) | akustische Bewertung der Zementbindung am Casing | Produkt Cement-Bond-Messwerkzeug (CBL); Single-Intent CBL / Zementbindungswerkzeug: Cement-Bond-Messung einordnen und Anfrage vorbereiten |
| Quarz-Druck | Druck am Messpunkt im Bohrloch | Produkt Quarzdruck-Messwerkzeug für Bohrlochmessungen; Single-Intent Quarz-Drucksensor im Bohrloch: Messaufgabe einordnen und Anfrage-Daten vorbereiten |
| Systemebene (Sibling) | Elektronik, Datenpfad Memory/Echtzeit, Oberflächenpanel | Elektronische Bohrlochsysteme: Systemebenen, Datenpfad und Anfrage-Daten — Sibling, kein Ersatz der Messfamilie |
Gamma, CCL, CBL und Quarz-Druck sind Messaufgaben; die Systemebene ist der Daten-/Elektronik-Pfad, der oft dazu gehört, aber die Messfrage nicht ersetzt. Produkte nach Einsatzbereich finden Sie unter Produkte nach Einsatzbereich finden.

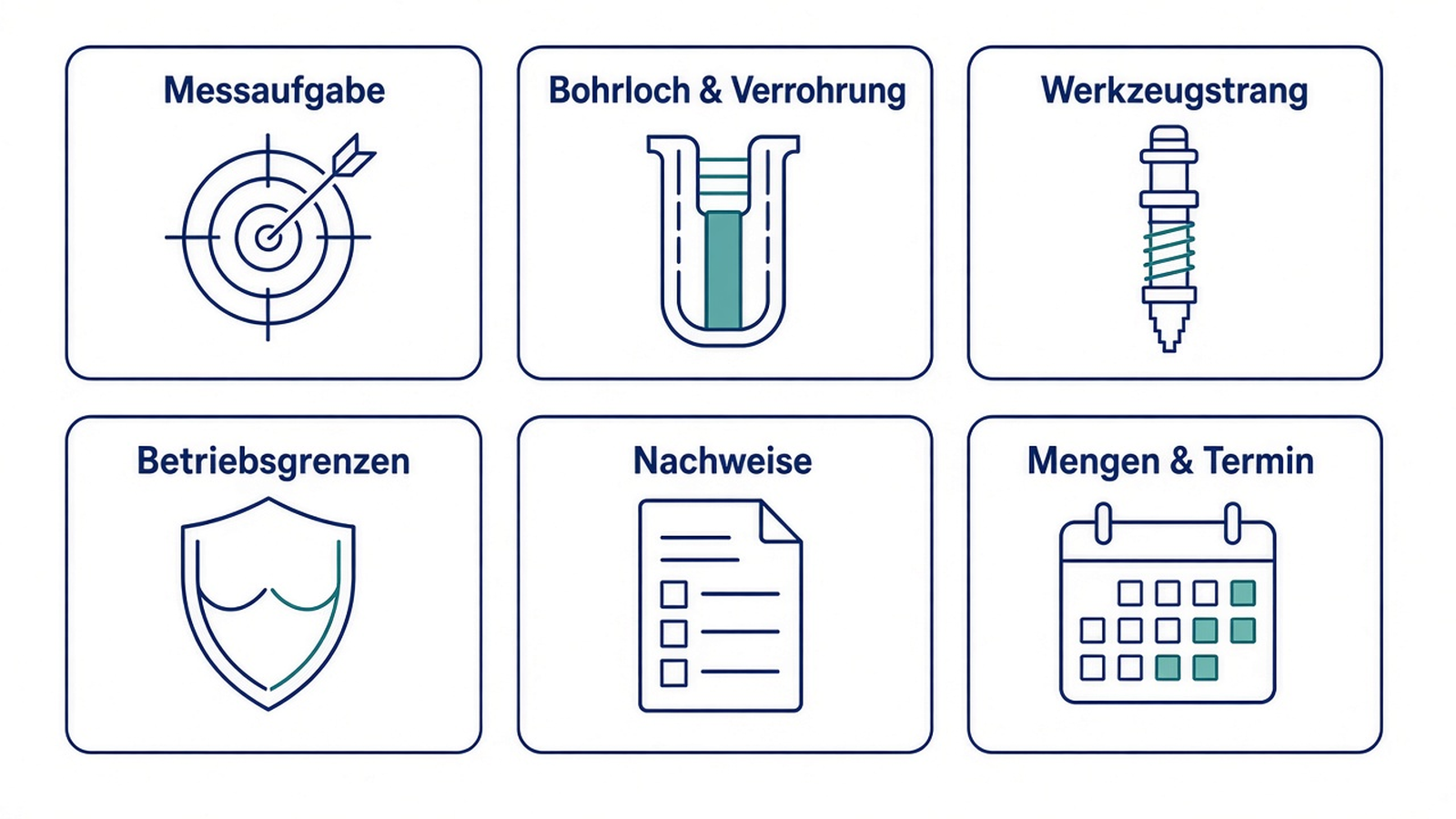

Was die Anfrage braucht
Sobald klar ist, dass die Werkzeuggruppe Downhole gemeint ist, braucht die Vorprüfung qualitative Datenblöcke — keine erfundenen Kennwerte:
| Block | Angaben |
|---|---|
| Messaufgabe | Gamma / CCL / CBL / Druck / Kombination; gewünschter Tiefenbezug |
| Bohrloch & Verrohrung | Bohrlochtyp; Casing-Abschnitte laut Programm; engste Stelle / Innendurchmesser laut Ihren Daten |
| Werkzeugstrang | Begleiter im Strang; Endanschlüsse; Memory oder Echtzeit laut vorhandener Ausrüstung |
| Betriebsgrenzen | Druck-/Temperaturlage und Medium laut Ihren Daten; H₂S/CO₂ falls relevant (vorläufig kennzeichnen) |
| Nachweise | Kalibrierung, Prüfbedingungen, Dokumentenformate laut Qualitätssystem |
| Mengen & Termin | Stückzahl, Ersatz/Ergänzung/neu, Zieltermin, Lieferort |
Offene Werte markieren Sie als vorläufig. Ein klarer Bezug „Downhole / Bohrlochprotokollierung — Familie X“ hilft mehr als die Bitte um „bestes Logging-Tool“.
Von der Werkzeugfrage zur Anfrage
Die Gruppenfrage führt zu einer technischen Anfrage — nicht zu Sofortpreisen oder einer fertigen Log-Interpretation durch CNPS:
| Wenn … | Dann Einstieg |
|---|---|
| Werkzeuggruppe / Kategorie noch offen | Kategorie Bohrlochmessung (oben) |
| Gamma gemeint | Gamma-Produkt (oben) |
| CCL gemeint | CCL-Produkt (oben) |
| CBL / Cement-Bond gemeint | CBL-Produkt und Beitrag zur Cement-Bond-Messung (oben) |
| Quarz-Druck gemeint | Quarz-Produkt und Beitrag zum Quarz-Drucksensor (oben) |
| Systemebene / Datenpfad unklar | Beitrag zu elektronischen Bohrlochsystemen (oben) |
| Schlamm / Mud Logging an der Oberfläche | Schlammprotokollierung und Mud-Logging-Hub (oben) |
| Bohrloch, Messfamilie und Grenzen klar genug | Technische Anfrage |

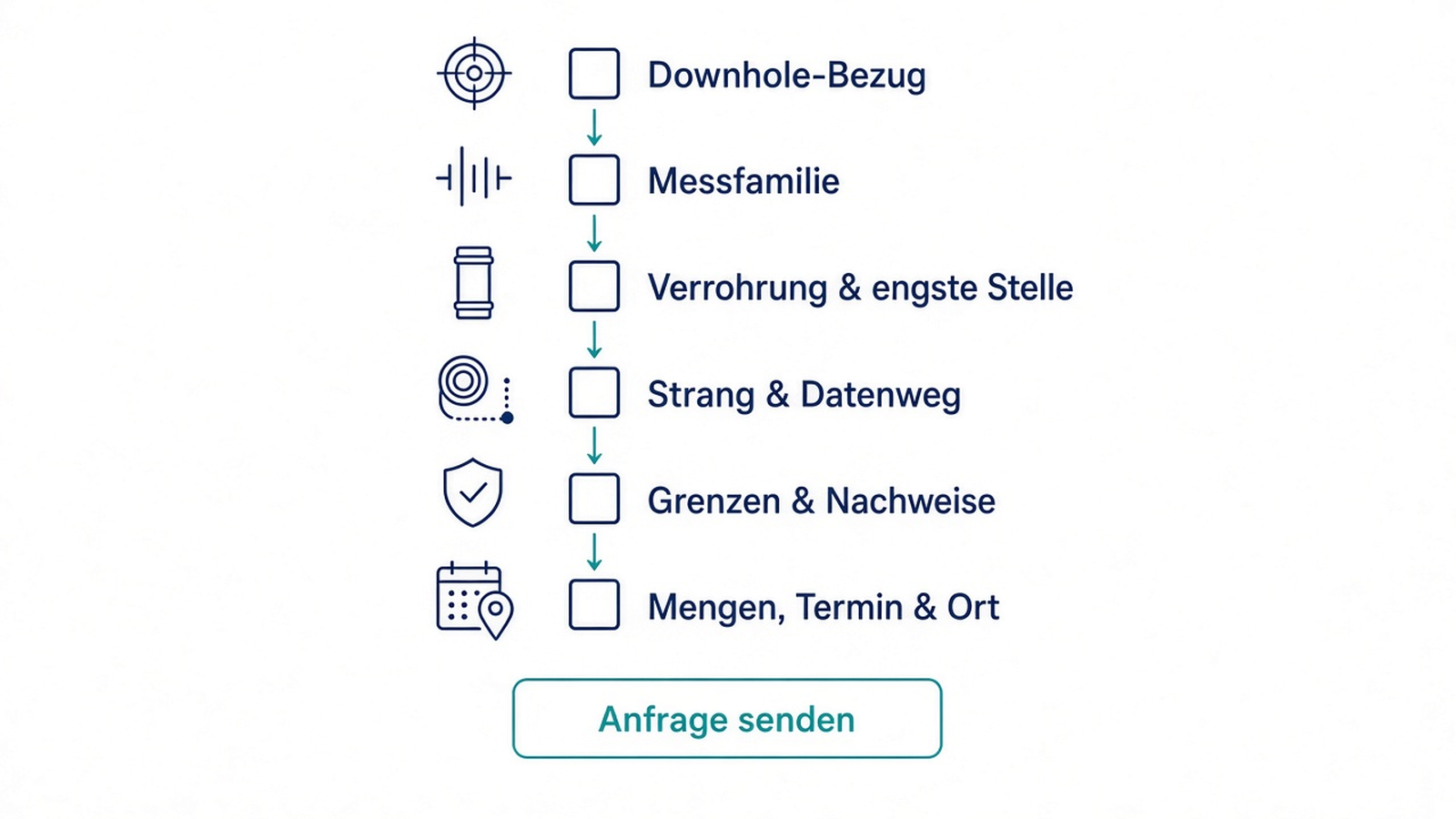

Checkliste vor dem Senden
- Downhole-/Bohrlochprotokollierung-Bezug benannt — nicht „Logging allgemein“ und nicht „Mud Logging“, wenn Downhole gemeint ist
- Messfamilie (Gamma / CCL / CBL / Druck / Kombination) genannt oder als offen markiert
- Verrohrung und engste Stelle laut eigenen Daten angegeben
- Werkzeugstrang und Datenweg (Memory/Echtzeit) genannt oder als offen markiert
- Betriebsgrenzen und Nachweise aufgelistet; offene Werte als vorläufig gekennzeichnet
- Mengen, Zieltermin und Lieferort ergänzt – Anfrage senden
Senden Sie die Anfrage über Technische Anfrage – wenige Angaben genügen. oder per E-Mail an sales@cnps.de. Die Anfrage ist unverbindlich und löst keine Bestellung aus. Weitere Kontaktwege: Technische Anfrage stellen oder direkt Kontakt aufnehmen.
Kurzfazit
Bohrlochprotokollierung Werkzeuge meint die Downhole-Messwerkzeuggruppe — nicht die Schlammprotokollierung am Bohrplatz und nicht einen einzelnen Sensor-Intent. Ordnen Sie Messfamilie, Strang und Nachweise qualitativ ein, nutzen Sie Kategorie und die Beiträge zu Quarz-Druck, elektronischen Bohrlochsystemen und CBL für die Vertiefung, und lassen Sie Ausführung sowie Grenzen projektbezogen gegen Spezifikation und Produktunterlagen bestätigen. So wird aus der Suche nach Logging-Tools eine prüfbare Anfrage.
FAQ
Reicht die Angabe „Logging-Tool“ für ein Angebot?
Nein. Für die Vorprüfung zählen Downhole-Bezug (vs. Schlammprotokollierung), Messfamilie, Verrohrung/engste Stelle, Werkzeugstrang/Datenweg und geforderte Nachweise.
Was ist der Unterschied zu Schlammprotokollierung / Mud Logging?
Schlammprotokollierung und der Mud-Logging-Hub betreffen die Oberfläche am Bohrplatz. Dieser Beitrag behandelt nur die Werkzeuggruppe im Bohrloch (Bohrlochprotokollierung / Downhole-Messwerkzeuge).
Ersetzt dieser Beitrag die Seiten zu CBL, Quarz-Druck oder elektronischen Bohrlochsystemen?
Nein. Die Beiträge zu CBL, Quarz-Druck und elektronischen Bohrlochsystemen bleiben die Single-Intent- bzw. Systemebenen-Beiträge. Hier nur der Gruppen-Überblick und der RFQ-Einstieg über die Kategorie.
Kann ich MPa, °C, OD, Frequenzen oder Preise aus diesem Beitrag ableiten?
Nein. Solche Kennwerte gelten nur projektbezogen und werden gegen Ihre Spezifikation und freigegebene Produktunterlagen bestätigt.
Brauche ich oft mehrere Werkzeuge im Strang?
Häufig ja — z. B. CCL und/oder Gamma zur Tiefenkorrelation neben CBL oder Druck. Ob und welche Begleiter, hängt von Ihrem Messprogramm und der vorhandenen Ausrüstung ab.
Wohin sende ich Bohrlochskizze, Messprogramm oder Spezifikation?
Über das Anfrageformular (Link unter „Von der Werkzeugfrage zur Anfrage“) oder per E-Mail an sales@cnps.de mit klarem Projektbezug. Vertrauliche Dateien stimmen Sie vorab per E-Mail ab.
