Schlammprotokollierung (Mud Logging): Projektphase, Messaufgaben und Scope verstehen

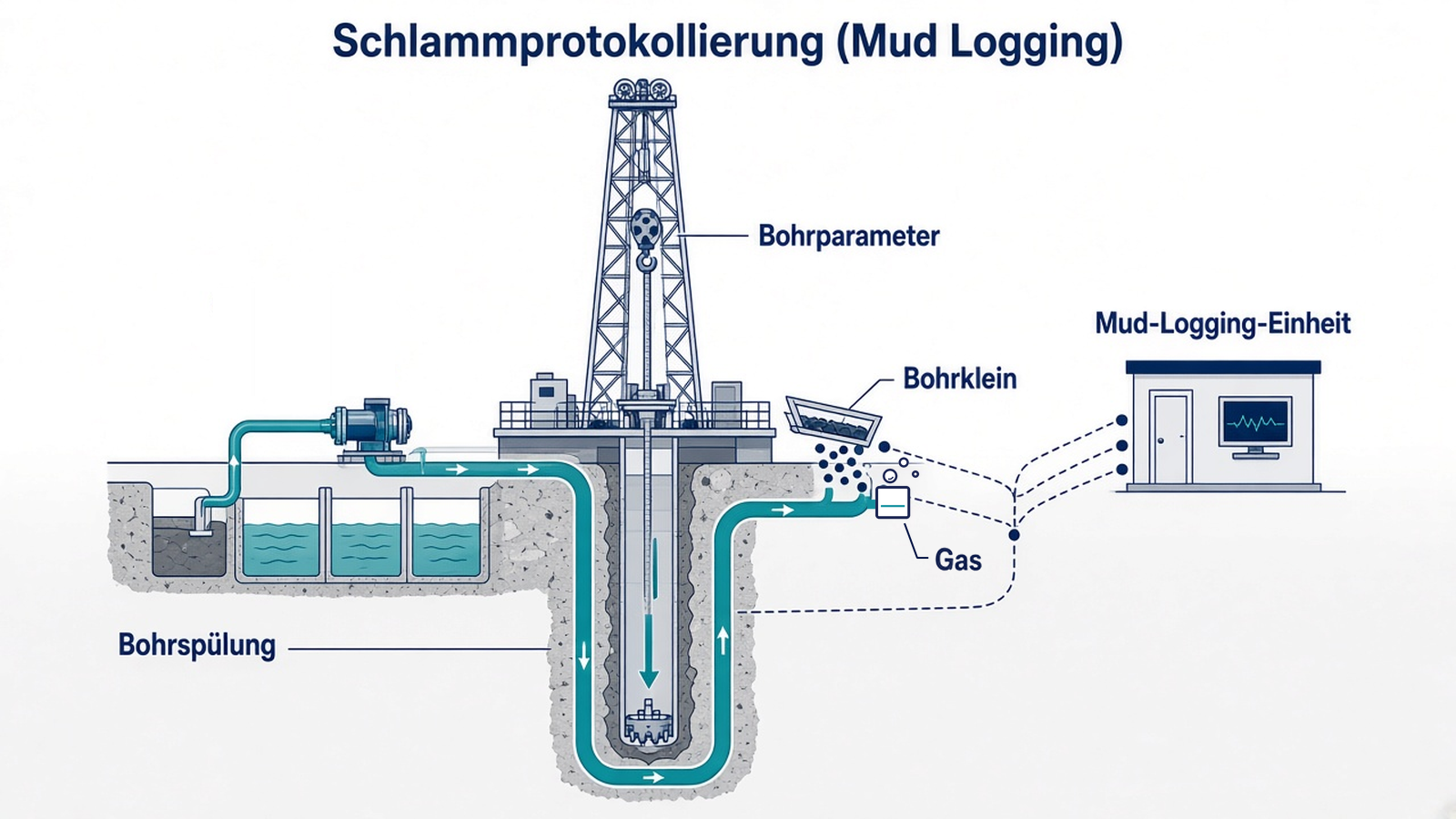

Schlammprotokollierung — international meist Mud Logging — bezeichnet die laufende Überwachung und Dokumentation dessen, was beim Bohren mit der Bohrspülung an die Oberfläche kommt und wie sich die Bohrparameter dabei verhalten. Für die Beschaffung und Projektingenieure ist das weniger eine einzelne Gerätefrage als eine Projektfrage: Welche Messaufgaben brauche ich, an welchem Bohrplatz, mit welchem Datenweg — und was genau soll geliefert werden?
Dieser Beitrag ordnet Mud Logging qualitativ ein. Messbereiche, Genauigkeiten, Preise und Zertifikatsnummern werden dokumentbezogen bestätigt.
Dieser Fachbeitrag ordnet Mud Logging qualitativ ein, trennt Messaufgaben und Systembausteine und zeigt, welche Angaben eine belastbare Vorprüfung ermöglichen. Für die Systemkonfiguration bleibt der Hub Mud-Logging-Systeme nach Messaufgabe und Bohrplatz konfigurieren. maßgeblich, für den Katalog Mud-Logging-Systeme. Wir nennen bewusst keine Messbereiche, Genauigkeiten, Ex-Kennzeichnungen, Preise oder Zertifikatsnummern — diese hängen von Produkt, Ausführung und Projekt ab und werden dokumentbezogen bestätigt.
CNPS (CNPS.COM LIMITED, Dongying) liefert technische Zuordnung und Beschaffung für internationale Energie- und Industrieprojekte — unter anderem Bohr- und Completiontechnik, Mud-Logging-Sensoren und -Einheiten, OCTG-/Rohrsysteme sowie nichtmetallische Rohre und Behälter. Die Zuordnung erfolgt projektbezogen gegen Ihre Spezifikationen (qualitativ API-/ISO-nah, wo Ihr Projekt das verlangt).
Was Schlammprotokollierung im Bohrprojekt meint
In Ausschreibungen tauchen nebeneinander auf: Schlammprotokollierung, Mud Logging, Mud-Logging-Einheit, Mud-Logging-System, Spülungsüberwachung. Gemeint ist typischerweise ein Oberflächen-Messsystem am Bohrplatz:
| Begriff | Was darunter fällt (qualitativ) |
|---|---|
| Schlammprotokollierung / Mud Logging | laufende Erfassung von Spülungs-, Gas- und Bohrparametern an der Oberfläche während des Bohrens |
| Bohrspülung („Schlamm“) | Trägermedium, das Bohrklein und Gas aus dem Bohrloch nach oben fördert — Messgröße und Informationsträger zugleich |
| Bohrklein | Gesteinsfragmente aus dem Bohrloch; Probennahme und Beschreibung gehören zum klassischen Mud Logging |
| Mud-Logging-Einheit | Erfassungs-, Anzeige- und Aufzeichnungseinheit (oft als Container/Kabine oder modular), an der die Sensorsignale zusammenlaufen |
| Lieferumfang (System) | Sensoren, Signal-/Funkübertragung, Einheit, Monitore, Software/Aufzeichnung, Dokumentation, ggf. Schulung |
Wichtig ist die Abgrenzung zur Bohrlochmessung im Bohrloch (Downhole-Logging): Mud Logging misst an der Oberfläche, was zurückkommt; Downhole-Werkzeuge messen im Bohrloch selbst. Für Letzteres ist die Kategorie Bohrlochmessung und Downhole-Werkzeuge der passende Einstieg.

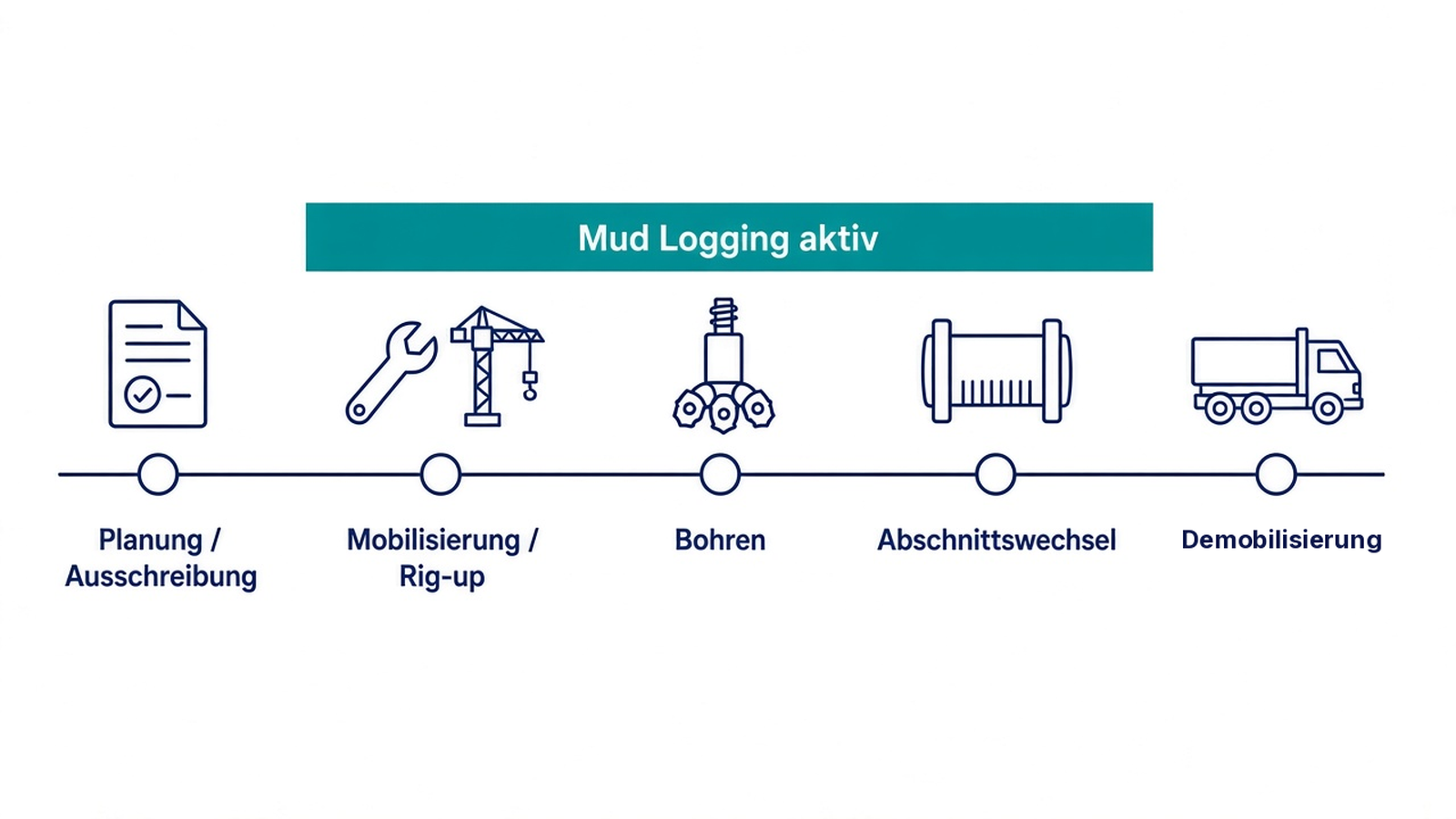

Wann Mud Logging im Projekt ansetzt
Mud Logging begleitet die Bohrphase: vom Spud bis zum Erreichen der Endteufe, oft mit unterschiedlicher Intensität je Bohrabschnitt. Für die Beschaffung zählt, wann das System einsatzbereit sein muss und wie lange es läuft:
| Projektphase | Bezug zu Mud Logging (qualitativ) |
|---|---|
| Planung / Ausschreibung | Messaufgaben, Bohrplatzbedingungen und Datenweg festlegen; Scope zwischen Bohrunternehmen, Betreiber und Lieferant abgrenzen |
| Mobilisierung / Rig-up | Montage der Sensoren an Spülungskreislauf und Bohranlage, Verkabelung oder Funkstrecke, Inbetriebnahme der Einheit |
| Bohren | laufende Erfassung, Anzeige, Alarmierung und Aufzeichnung; Probennahme Bohrklein |
| Abschnittswechsel / Completion-Übergang | Daten- und Berichtsübergabe; Schnittstelle zu Verrohrung und Zementierung |
| Demobilisierung | Rückbau, Datenexport, Dokumentation |
Die Bohr- und Completion-Phase als Ganzes ordnet Bohr- und Completiontechnik nach Projektphase auswählen. ein; dieser Beitrag bleibt beim Mud-Logging-Ausschnitt.

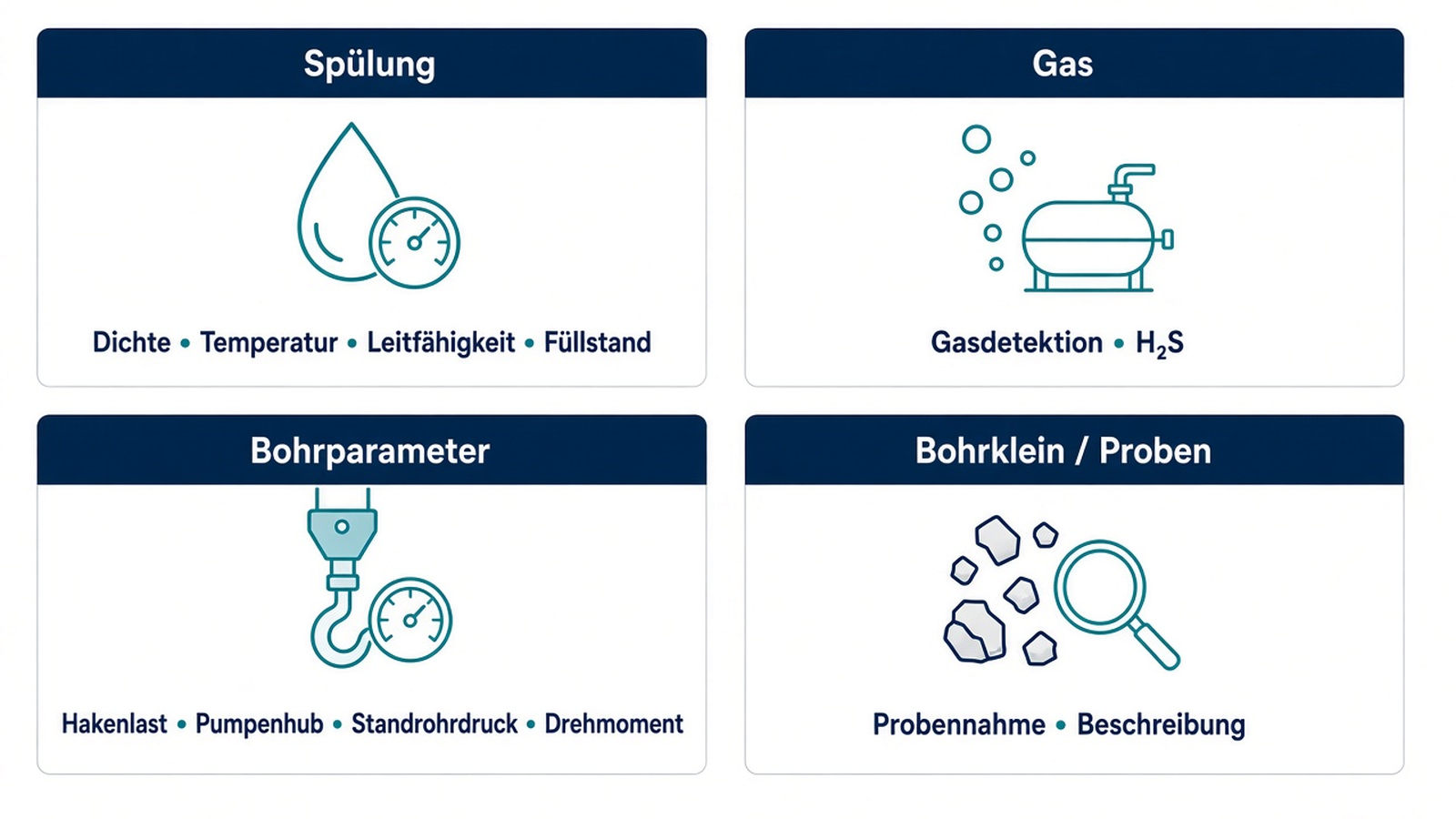

Messaufgaben: Spülung, Gas, Bohrparameter und Bohrklein
Die Messaufgaben bestimmen die Sensorliste. Qualitativ lassen sie sich in vier Gruppen ordnen — welche davon Ihr Projekt braucht, steht in Ihrem Lastenheft, nicht in diesem Text:
| Messgruppe | Typische Messparameter (Beispiele aus der Cluster-Sprache) |
|---|---|
| Spülung | Dichte, Temperatur, Leitfähigkeit, Füllstand in Spülungsgruben, Ausfluss |
| Gas | Gasdetektion aus der Spülung (z. B. über Entgaser), Schwefelwasserstoff (H₂S) |
| Bohrparameter | Hakenlast, Pumpenhub, Standrohrdruck, Casing-Druck, Drehmoment, Tiefe / Bohrfortschritt |
| Bohrklein / Proben | Probennahme, Beschreibung, ggf. Fluoreszenzprüfung von Bohrklein und Kernen |
Auf cnps.de sind Sensoren nach Messparameter in der Kategorie Mud-Logging-Sensoren gelistet — etwa MPM489-Standrohrdrucksensor für Mud Logging, Drahtloser Hakenlastsensor für Mud Logging, CNPS BC-Pumpenhubsensor oder H₂S-Sensor für Mud-Logging-Systeme. Welche Messbereiche und Ausführungen passen, folgt Ihrer Spezifikation und den Produktdokumenten — die Mindestangaben je Sensor behandelt ein eigener Anfragebeitrag.

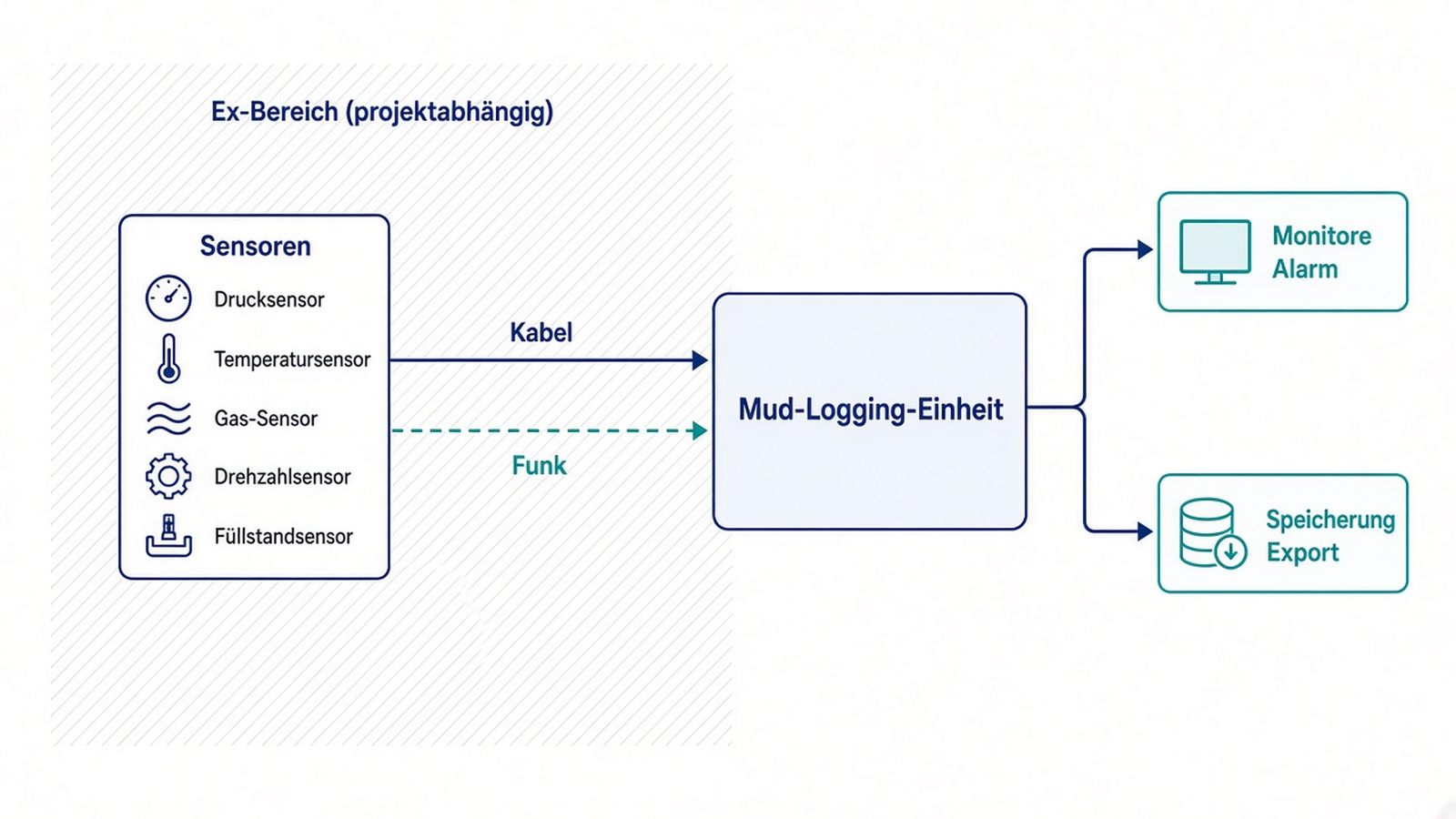

Systembausteine: Sensoren, Einheit, Monitore und Datenweg
Ein Mud-Logging-System ist mehr als eine Sensorliste. Für die Anfrage hilft es, die Bausteine einzeln zu benennen:
| Baustein | Was zu klären ist (qualitativ) | Anker auf cnps.de |
|---|---|---|
| Sensoren | Messparameter, Kanalanzahl, Montageort am Kreislauf bzw. an der Anlage | Kategorie Mud-Logging-Sensoren (siehe oben) |
| Signal- / Datenweg | kabelgebunden oder Funk, Signalart, Energieversorgung der Sensoren | Mud-Logging-Einheiten und Monitore |
| Einheit | Erfassung, Aufzeichnung, Arbeitsplatz; Aufstellort und Ausführung | SLS-3-Mud-Logging-Einheit |
| Monitore / Alarmierung | Anzeige für Bohrmeister und Geologen, Alarmgrenzen, Ex-Bereich am Aufstellort | Kategorie Mud-Logging-Einheiten und Monitore (siehe oben) |
| Daten / Export | Speicherung, Berichte, Schnittstellen zu Fremdsystemen | Hub Mud-Logging-Systeme (siehe Einleitung) |
Ex-Schutz ist dabei kein Detail: Montageorte nahe Spülungskreislauf und Bohrlochkopf liegen häufig in klassifizierten Bereichen. Welche Kennzeichnung ein Produkt tatsächlich nachweist, wird zertifikatsbezogen bestätigt — dieser Text sagt dazu bewusst nichts Konkretes zu.
Scope und Liefergrenze klären
Viele Mud-Logging-Anfragen scheitern nicht an der Technik, sondern an einer unklaren Liefergrenze. Klären Sie früh:
- Komplettsystem oder Ergänzung? Neues System mit Einheit, oder einzelne Sensoren/Monitore für eine bestehende Einheit? Bei Ergänzung: Signalart und Schnittstelle der vorhandenen Einheit nennen.
- Hardware oder Dienstleistung? Dieser Beitrag betrifft die Ausrüstung. Ob Personal für den Betrieb (Mud Logger, Geologen) gestellt wird, ist ein eigener Vertragsgegenstand — bitte getrennt benennen.
- Montage und Inbetriebnahme: Wer montiert Sensoren an der Anlage, wer verlegt Kabel oder richtet die Funkstrecke ein?
- Dokumentation und Schulung: Welche Handbücher, Prüfprotokolle und Nachweise sind gefordert, in welcher Sprache?
- Ersatzteile und Zubehör: z. B. Akkus, Ladegeräte, Übertragungsboxen — nur nennen, wenn Ihr Scope das verlangt.
Die Entsorgung von Bohrklein ist ein eigenes Thema und nicht Teil des Mud-Logging-Lieferumfangs; die Gesamtsicht über den Bohrloch-Lebenszyklus bietet Öl- und Gastechnik entlang des Bohrloch-Lebenszyklus.
Welche Daten für die Mud-Logging-Anfrage zählen
Der Mud-Logging-Hub strukturiert die Vorprüfung in vier Blöcke. Für eine erste Anfrage reicht oft eine Messkanalliste plus Bohrplatzangaben:
| Datenblock | Was dazugehört (soweit bekannt) |
|---|---|
| Bohrumgebung | Anlagentyp, Standort, Klima, Ex-Zone, Montageorte, vorhandene Infrastruktur |
| Messkanäle | Parameter, Anzahl, Messbereiche, Genauigkeit, Abtastrate, Alarmanforderungen |
| Energie und Schnittstellen | Versorgung, Kabel- oder Funkwege, Signalarten, Netzwerk, Fremdsysteme |
| Daten und Dokumente | Anzeige, Speicherung, Export, Protokolle, Einheit, Schulung, Lieferumfang |
| Logistik | Menge, Zieltermin, Lieferort, Einsatzdauer |
Fehlende Werte kennzeichnen Sie als vorläufig oder offen — bekannte Grenzen helfen der Vorprüfung mehr als allgemeine Produktwünsche.
Von der Messkanalliste zur Anfrage
- Messaufgaben festlegen: Welche der vier Messgruppen braucht Ihr Projekt?
- Messkanalliste erstellen: Parameter, Anzahl, Bereiche — offene Werte markieren.
- Bohrplatz beschreiben: Anlagentyp, Ex-Zone, Montageorte, Energie.
- Datenweg wählen: Kabel oder Funk, Einheit, Monitore, Export.
- Liefergrenze benennen: Komplettsystem oder Ergänzung; Montage, Dokumentation, Schulung.
- Anfrage senden: über Technische Anfrage – wenige Angaben genügen. oder per E-Mail an sales@cnps.de, mit Lastenheft oder Kanalliste als Anhang.
Kurzfazit
Schlammprotokollierung ist eine Projektaufgabe der Bohrphase: Messaufgaben, Bohrplatz und Datenweg bestimmen das System, nicht der Produktname. Wer Messkanäle, Bohrumgebung, Schnittstellen und Liefergrenze sauber benennt, bekommt eine prüfbare Vorauswahl. Hub und Sensoren-Kategorie (oben verlinkt) bleiben die kommerziellen Primär-URLs; dieser Beitrag erklärt Einordnung und Anfragevorbereitung und ersetzt sie nicht.
FAQ
Was ist der Unterschied zwischen Schlammprotokollierung und Mud Logging?
Keiner in der Sache: Schlammprotokollierung ist die deutsche Bezeichnung für Mud Logging — die laufende Überwachung von Spülung, Gas, Bohrparametern und Bohrklein an der Oberfläche während des Bohrens.
Ist Mud Logging dasselbe wie Bohrlochmessung?
Nein. Mud Logging misst an der Oberfläche, was mit der Spülung zurückkommt, und wie sich die Bohrparameter verhalten. Bohrlochmessung (Downhole-Logging) misst mit Werkzeugen im Bohrloch. Für Letzteres ist die oben verlinkte Kategorie Bohrlochmessung und Downhole-Werkzeuge der Einstieg.
Brauche ich für eine Anfrage schon alle Messbereiche?
Nein. Eine Messkanalliste mit den bekannten Parametern genügt für den Start; fehlende Bereiche markieren Sie als offen. Messbereiche und Genauigkeiten werden produkt- und dokumentbezogen bestätigt.
Kann ich einzelne Sensoren für eine bestehende Einheit anfragen?
Ja, wenn Sie Signalart und Schnittstelle der vorhandenen Einheit nennen. Sensoren nach Messparameter finden Sie in der oben verlinkten Kategorie Mud-Logging-Sensoren.
Kann ich Messbereiche, Ex-Kennzeichnung oder Preise aus diesem Beitrag ableiten?
Nein. Dieser Text nennt bewusst keine Kennwerte, Preise oder Zertifikatsangaben. Diese hängen von Produkt, Ausführung und Projekt ab und werden dokumentbezogen bestätigt.
Wohin sende ich Lastenheft oder Messkanalliste?
Über das Anfrageformular (Link unter „Von der Messkanalliste zur Anfrage“) oder per E-Mail an sales@cnps.de mit klarem Projektbezug.
