Fachbeitrag · Anfrage vorbereiten
CBL / Zementbindungswerkzeug: Cement-Bond-Messung einordnen und Anfrage vorbereiten
Wer nach CBL, Cement-Bond-Log oder einem Cement-Bond-Messwerkzeug (CBL) sucht, meint selten den Zementierjob selbst. Gemeint ist die akustische Bewertung der Zementbindung zwischen Casing und Formation — typischerweise nach dem Zementieren, wenn geprüft werden soll, ob der Ringraum akustisch auf Bindung hinweist.
Frequenzen, Amplituden, Abstände, Druck- und Temperaturgrenzen, Außendurchmesser und Preise gelten nur für eine konkrete Ausführung.
Dieser Fachbeitrag zeigt den CBL-Pfad: was die Cement-Bond-Messung leistet, wann die Frage nach der Zementierung kommt, wie sich CBL von CCL, Gamma, Druckmessung und der Systemebene unterscheidet und welche Angaben die Vorprüfung braucht. Den Produkt-Einstieg bildet Cement-Bond-Messwerkzeug (CBL); den Kategorie-Einstieg Bohrlochmessung und Downhole-Werkzeuge. Den Zementier-Job und die zugehörige Ausrüstung ordnet Zementierung nach Bohrlochphase und Ausrüstung einordnen. ein.
CNPS bündelt Ölfeldtechnik, Bohrlochmesswerkzeuge, OCTG und projektbezogene Beschaffung und prüft Anfragen technisch gegen Ihre Spezifikation. Frequenzen, Amplituden, Abstände, Druck-/Temperaturgrenzen, Außendurchmesser und Preise nennen wir hier nicht: Sie gelten nur für eine konkrete Ausführung und werden mit Unterlagen bestätigt.

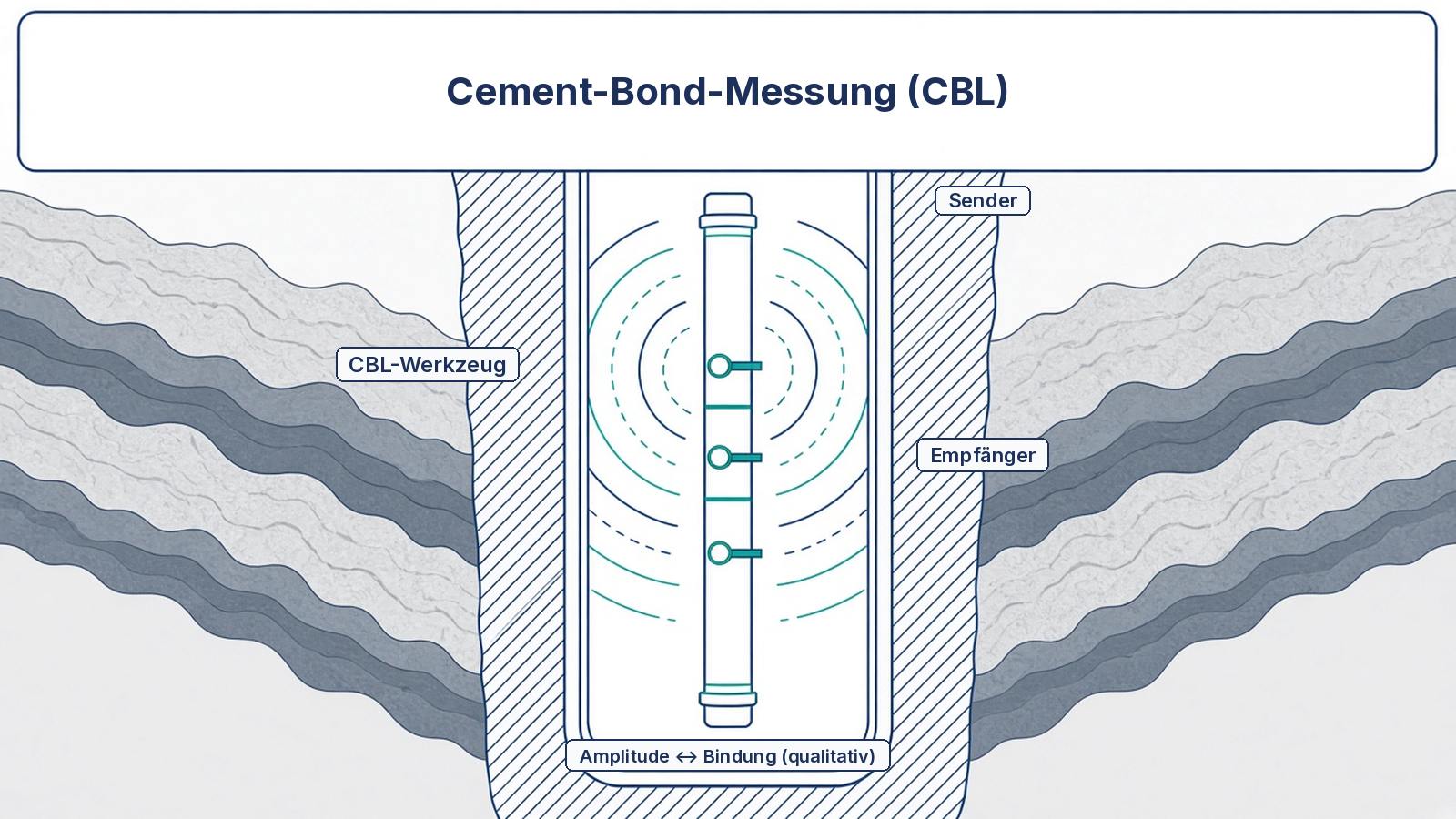

Was CBL / Zementbindungsmessung leistet
Ein Cement-Bond-Log (CBL) ist eine akustische Messung entlang des verrohrten Bohrlochs. Ein Sender erzeugt ein akustisches Signal; Empfänger nehmen die Antwort auf. Die qualitative Lesart — laut Produktseite und üblicher Fachlogik — lautet: höhere empfangene akustische Amplitude weist auf schwächere Zementbindung hin; niedrigere Amplitude spricht eher für bessere akustische Ankopplung. Ob und wie diese Lesart für Ihr Bohrloch und Ihre Auswertung gilt, legt Ihr Logging- und Interpretationskonzept fest — nicht dieser Beitrag.
| Baustein (qualitativ) | Rolle | Was die Anfrage klären sollte |
|---|---|---|
| Sender | erzeugt das akustische Signal im Werkzeug | vorhandene Telemetrie / Werkzeugfamilie laut Spezifikation |
| Empfänger | nehmen die Antwort in definiertem Abstand auf | geforderte Messkonfiguration laut Ihrem Programm (laut Spezifikation / Produktseite, projektbezogen) |
| Tiefenbezug | ordnet Amplitudenverlauf der Tiefe zu | CCL/Gamma oder anderes Korrelationskonzept im Strang |
| Auswertung | interpretiert Amplitude / Wellenform gegen Ihr Ziel | Auswertungsziel (Bindung, Isolation, Nacharbeit-Hinweis) laut Ihrem Team |
CBL bewertet nicht den Zementierjob selbst und ersetzt keine Druckprüfung oder andere Integritätsnachweise, die Ihr Qualitätssystem fordert. Es ist ein Messwerkzeug-Pfad — ergänzend zur Zementierausrüstung.

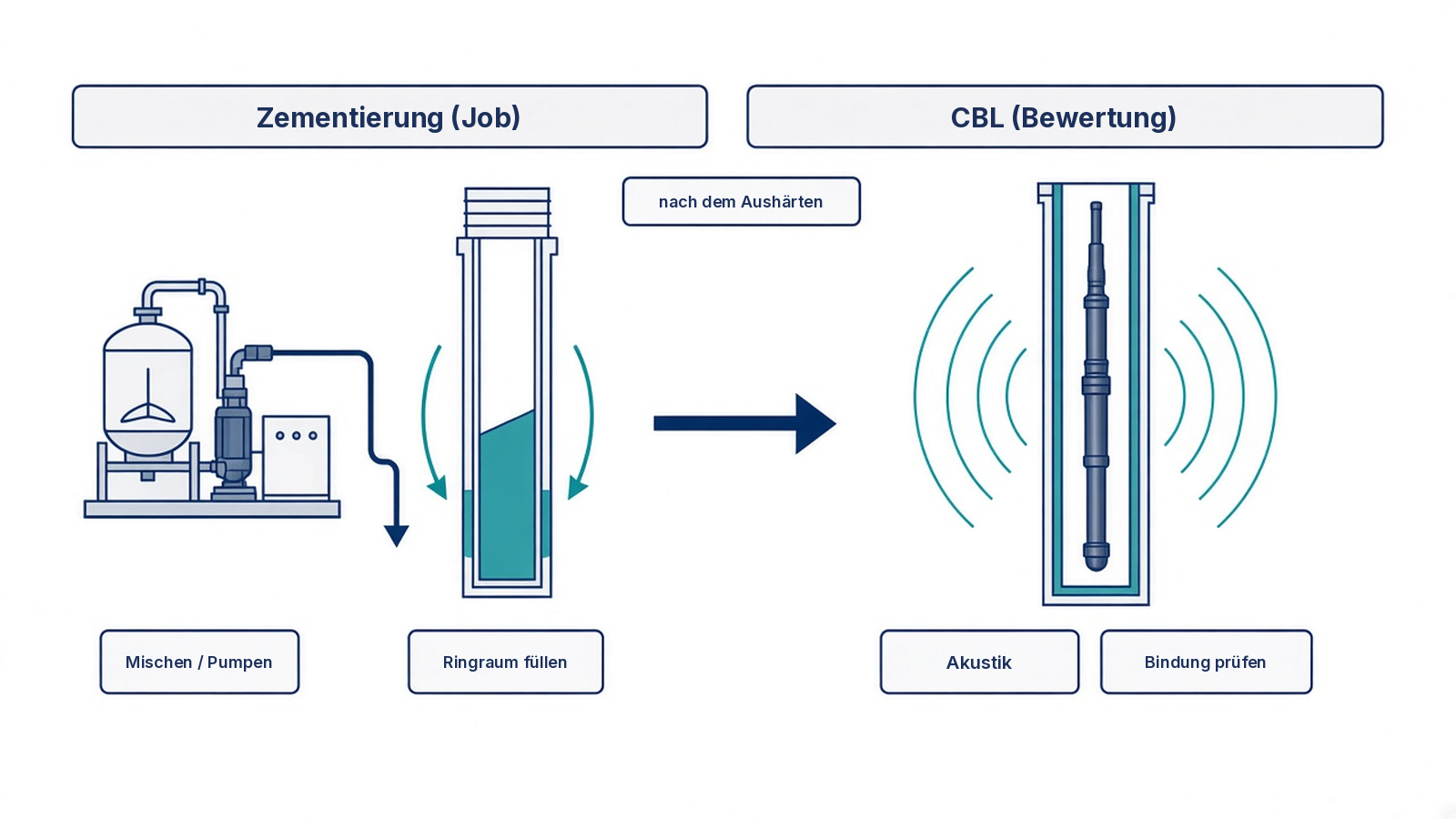

Wann die CBL-Frage nach der Zementierung kommt
Die CBL-Frage entsteht typischerweise nach dem Zementieren, nicht während des Mischens und Pumpens:
| Situation | Was gemeint ist | Passender Einstieg |
|---|---|---|
| Zementierjob planen / Ausrüstung wählen | Pumpen, Mischen, Zementköpfe, Casing-Zubehör | Cementing-Hub (oben in der Einleitung) |
| Bindung nach dem Aushärten prüfen | akustische Cement-Bond-Messung (CBL) | Produkt CBL (oben) und dieser Beitrag |
| Bohrlochphase und Completion einordnen | Bohren → Verrohren → Zementieren → Completion | Bohr- und Completiontechnik nach Projektphase auswählen. |
| Lebenszyklus Öl/Gas | übergeordnete Technik entlang des Bohrlochs | Öl- und Gastechnik entlang des Bohrloch-Lebenszyklus. |
Ohne diese Trennung landen Anfragen oft unter „Zementierung“ und lassen offen, ob Misch-/Pumpausrüstung oder ein CBL-Messwerkzeug gemeint ist. Schreiben Sie früh auf: Job (zementieren) oder Bewertung (CBL nach dem Job). Casing und Kupplungen, die den verrohrten Abschnitt bilden, ordnet OCTG: Tubing, Casing und Kupplungen einordnen ein.

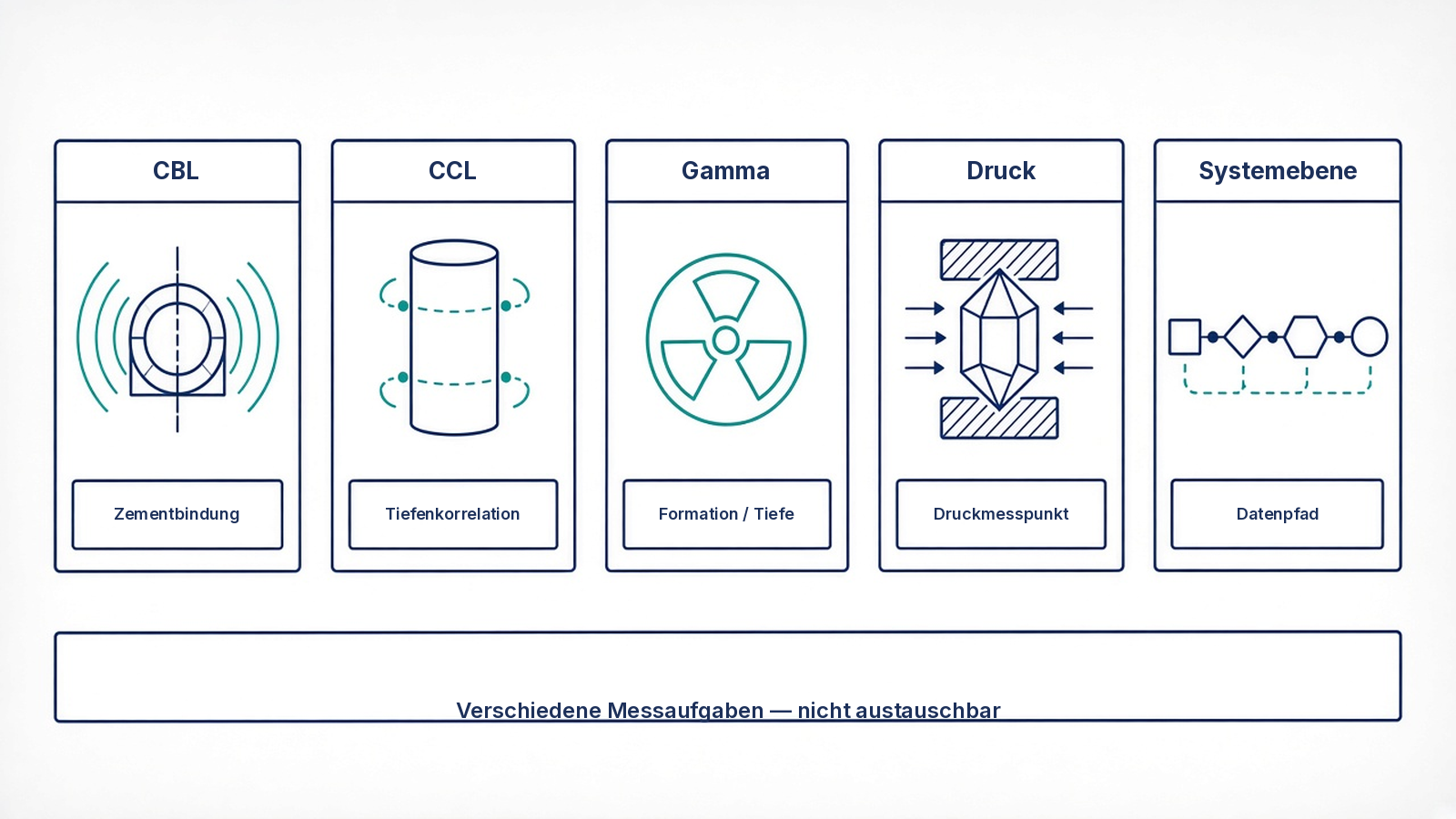

CBL vs. CCL, Gamma, Druck und Systemebene
CBL ist eine Messaufgabe unter vielen. Verwechslungen mit Tiefenkorrelation, Formation oder Druck sind häufig:
| Werkzeug / Ebene | Was es typischerweise leistet | Abgrenzung zu CBL |
|---|---|---|
| CBL (Cement-Bond) | akustische Bewertung der Zementbindung am Casing | dieser Beitrag / Produkt CBL |
| CCL (Casing Collar Locator) | erkennt Rohrverbinder; Tiefenkorrelation | Ultrawire Casing Collar Locator (CCL) — oft Begleiter im Strang, keine Bindungsmessung |
| Gamma | Formations- / Tiefenkorrelation über natürliche Gammastrahlung | PGR-Gamma-Messwerkzeug in 35/43 mm — keine Zementbindung |
| Quarz-Druck | Druck am Messpunkt im Bohrloch | Quarz-Drucksensor im Bohrloch: Messaufgabe einordnen und Anfrage-Daten vorbereiten (#21) |
| Systemebene | Elektronik, Datenpfad Memory/Echtzeit, Oberflächenpanel | Elektronische Bohrlochsysteme: Systemebenen, Datenpfad und Anfrage-Daten (#25) |
| Zementier-Hub | Ausrüstung und Einordnung des Zementierjobs | Cementing-Hub (oben) — Job, nicht CBL |
Ein CBL-Lauf braucht oft Tiefenkorrelation (CCL und/oder Gamma) und einen passenden Datenweg — das ist System-/Strangplanung, keine Ersetzung der CBL-Messaufgabe. Einen Überblick über Lösungsbereiche gibt Die passende Technik für Ihren Einsatzfall.; Produkte nach Einsatzbereich finden Sie unter Produkte nach Einsatzbereich finden.

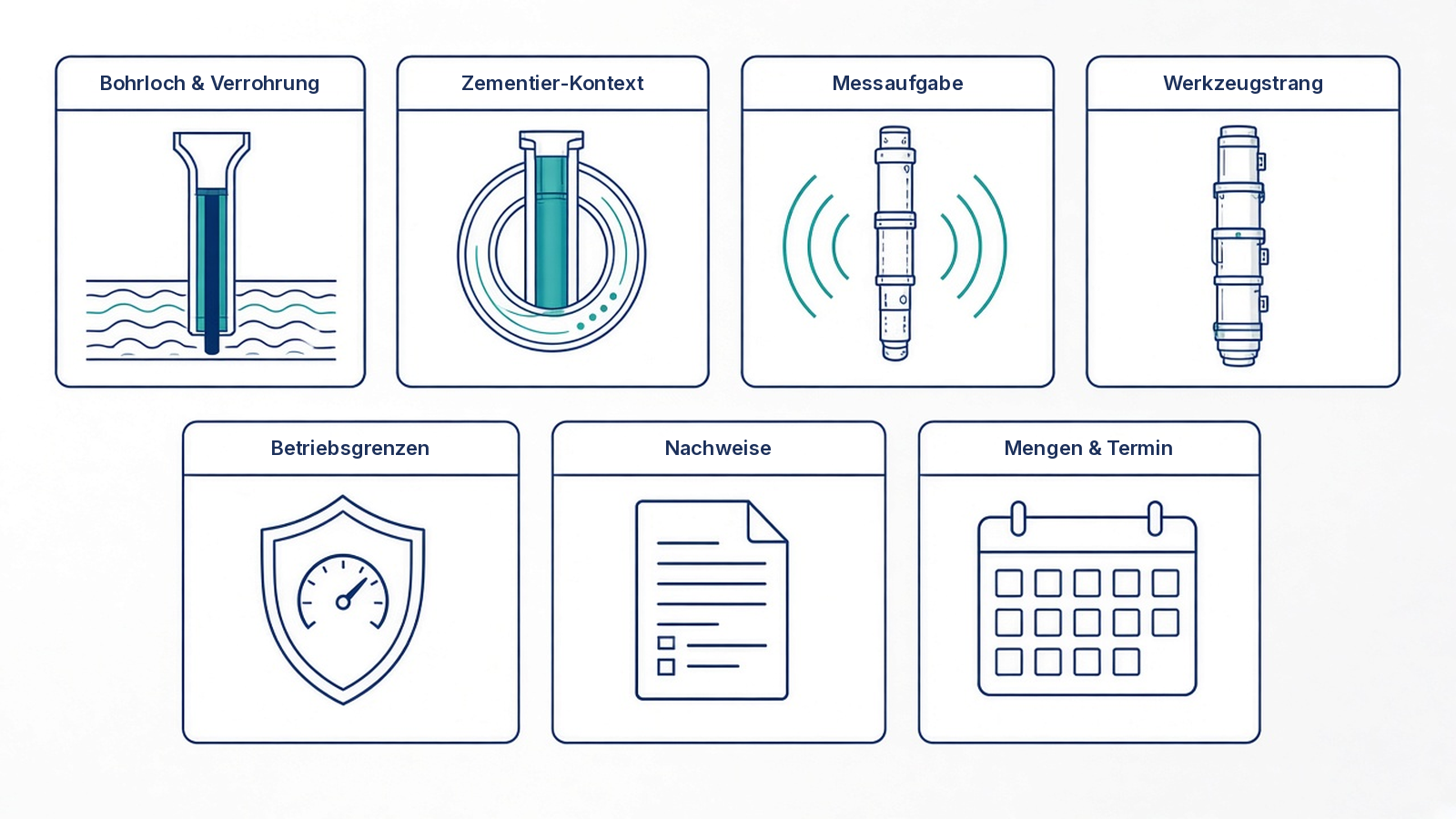

Was die Anfrage braucht
Sobald der CBL-Pfad klar ist, braucht die Vorprüfung qualitative Datenblöcke — keine erfundenen Kennwerte:
| Block | Angaben |
|---|---|
| Bohrloch & Verrohrung | Bohrlochtyp; Casing-Abschnitte laut Programm; engste Stelle / Innendurchmesser laut Ihren Daten |
| Zementier-Kontext | wann zementiert; ob Erstzementierung oder Nacharbeit; Ziel der Bindungsbewertung |
| Messaufgabe | CBL / Cement-Bond; gewünschter Tiefenbereich; Auswertungsziel laut Ihrem Team |
| Werkzeugstrang | Begleiter (CCL, Gamma u. a.); Endanschlüsse; Memory oder Echtzeit laut vorhandener Ausrüstung |
| Betriebsgrenzen | Druck-/Temperaturlage und Medium laut Ihren Daten; H₂S/CO₂ falls relevant (vorläufig kennzeichnen) |
| Nachweise | Kalibrierung, Prüfbedingungen, Dokumentenformate laut Qualitätssystem |
| Mengen & Termin | Stückzahl, Ersatz/Ergänzung/neu, Zieltermin, Lieferort |
Offene Werte markieren Sie als vorläufig. Ein klarer Bezug „CBL nach Zementierung“ hilft mehr als die Bitte um „bestes Logging-Tool“. Leistungsbereiche nach Projektphase bündelt Technische Leistungsbereiche nach Projektphase und Werkstoff.
Von der CBL-Frage zur Anfrage
Die CBL-Frage führt zu einer technischen Anfrage — nicht zu Sofortpreisen oder einer fertigen Log-Interpretation durch CNPS:
| Wenn … | Dann Einstieg |
|---|---|
| Cement-Bond-Messwerkzeug (CBL) gemeint | Produkt CBL (oben) |
| Zementierjob / Misch-Pump-Ausrüstung gemeint | Cementing-Hub (oben) |
| Downhole-Kategorie noch offen | Kategorie Bohrlochmessung (oben) |
| Druckmessung statt Bindung | Quarz-Druck-Beitrag (#21, oben) |
| Systemebene / Datenpfad unklar | Elektronische Bohrlochsysteme (#25, oben) |
| Bohrloch, Verrohrung und Messziel klar genug | Technische Anfrage |

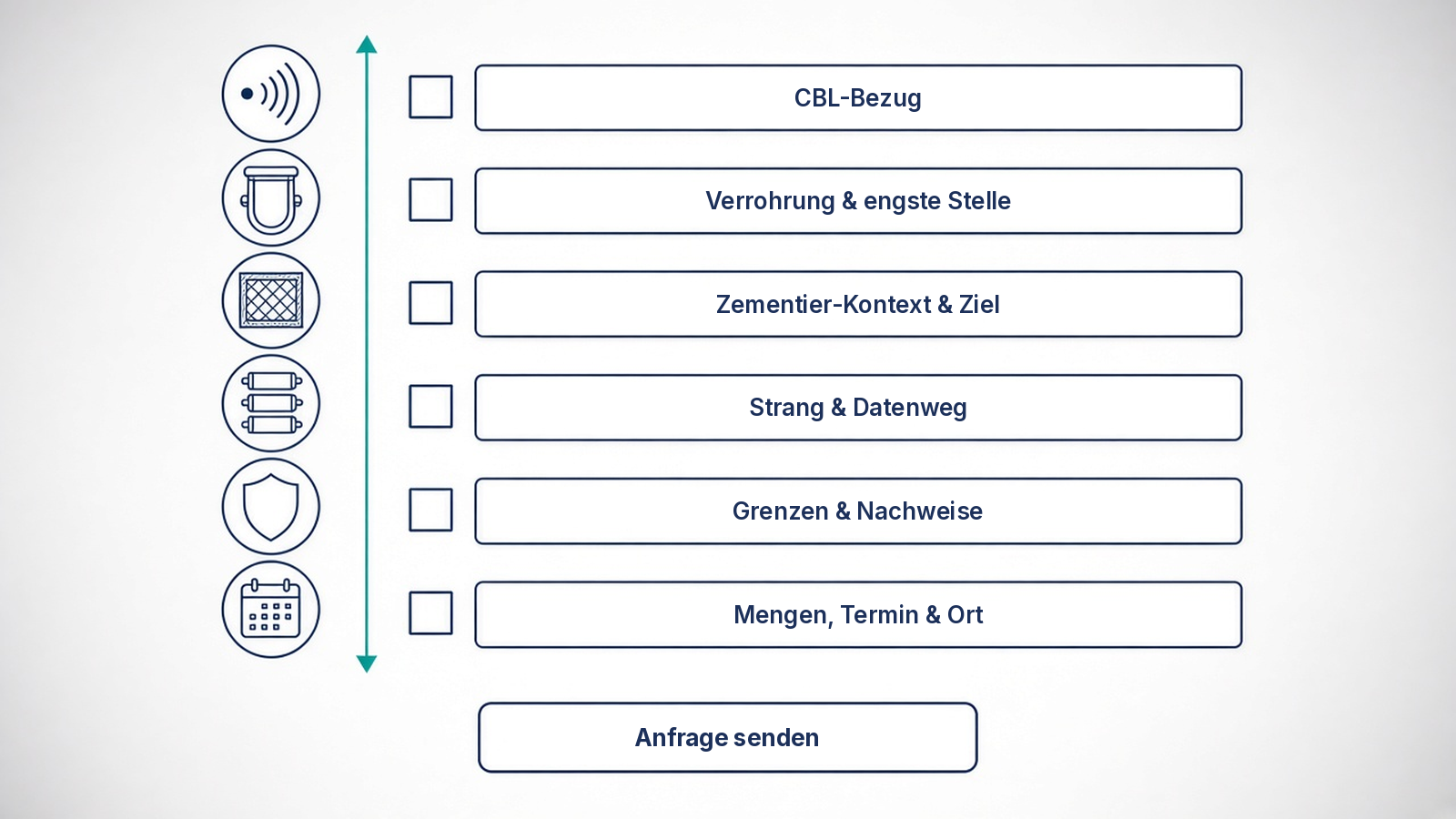

Checkliste vor dem Senden
- CBL-/Cement-Bond-Bezug benannt — nicht „Zementierung allgemein“ und nicht „Logging-Tool allgemein“
- Verrohrung und engste Stelle laut eigenen Daten angegeben
- Zementier-Kontext und Auswertungsziel grob beschrieben
- Werkzeugstrang und Datenweg (Memory/Echtzeit) genannt oder als offen markiert
- Betriebsgrenzen und Nachweise aufgelistet; offene Werte als vorläufig gekennzeichnet
- Mengen, Zieltermin und Lieferort ergänzt – Anfrage senden
Senden Sie die Anfrage über Technische Anfrage – wenige Angaben genügen. oder per E-Mail an sales@cnps.de. Die Anfrage ist unverbindlich und löst keine Bestellung aus. Weitere Kontaktwege: Technische Anfrage stellen oder direkt Kontakt aufnehmen.
Kurzfazit
CBL / Zementbindungswerkzeug meint die akustische Bewertung der Zementbindung nach dem Zementieren — nicht den Zementierjob und nicht CCL, Gamma oder Druckmessung. Ordnen Sie Messaufgabe, Strang und Nachweise qualitativ ein, und lassen Sie Ausführung sowie Grenzen projektbezogen gegen Spezifikation und Produktunterlagen bestätigen. So wird aus der Suche nach Cement-Bond-Log eine prüfbare Anfrage.
FAQ
Reicht die Angabe „Logging-Tool“ oder „Zementierung“ für ein CBL-Angebot?
Nein. Für die Vorprüfung zählen CBL-/Cement-Bond-Bezug, Verrohrung, Zementier-Kontext, Messziel, Werkzeugstrang/Datenweg und geforderte Nachweise.
Was ist der Unterschied zum Zementier-Hub /cementing/?
Der Zementier-Hub ordnet den Job und die Zementierausrüstung ein. Dieser Beitrag behandelt nur die akustische Bindungsmessung (CBL) danach und die Anfrage-Daten dafür.
Kann ich Amplituden, Frequenzen, Abstände oder Preise aus diesem Beitrag ableiten?
Nein. Solche Kennwerte gelten nur projektbezogen und werden gegen Ihre Spezifikation und freigegebene Produktunterlagen bestätigt. Angaben auf Produktseiten (z. B. Sender-/Empfänger-Konfiguration) kopieren wir hier bewusst nicht als Auslegungsbasis.
Brauche ich CCL oder Gamma zusammen mit CBL?
Oft ja für die Tiefenkorrelation — ob und welche Begleiter im Strang stehen, hängt von Ihrem Messprogramm und der vorhandenen Ausrüstung ab. Das klärt die Vorprüfung projektbezogen.
Ersetzt CNPS die Log-Interpretation oder den Zementierdienst?
Nein. CNPS liefert Ausrüstung und prüft Anfragen technisch. Zementierjob, Logging-Durchführung und Interpretation bleiben bei Betreiber, Dienstleister und Fachplanung.
Wohin sende ich Bohrlochskizze, Zementierprogramm oder Spezifikation?
Über das Anfrageformular (Link unter „Von der CBL-Frage zur Anfrage“) oder per E-Mail an sales@cnps.de mit klarem Projektbezug. Vertrauliche Dateien stimmen Sie vorab per E-Mail ab.
