Technische Angaben im Projektkontext
Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.
Datenstatus
So sind die Angaben auf dieser Seite einzuordnen.
Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.
Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.
Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.
Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.
Tiefenreferenz mit Systembezug

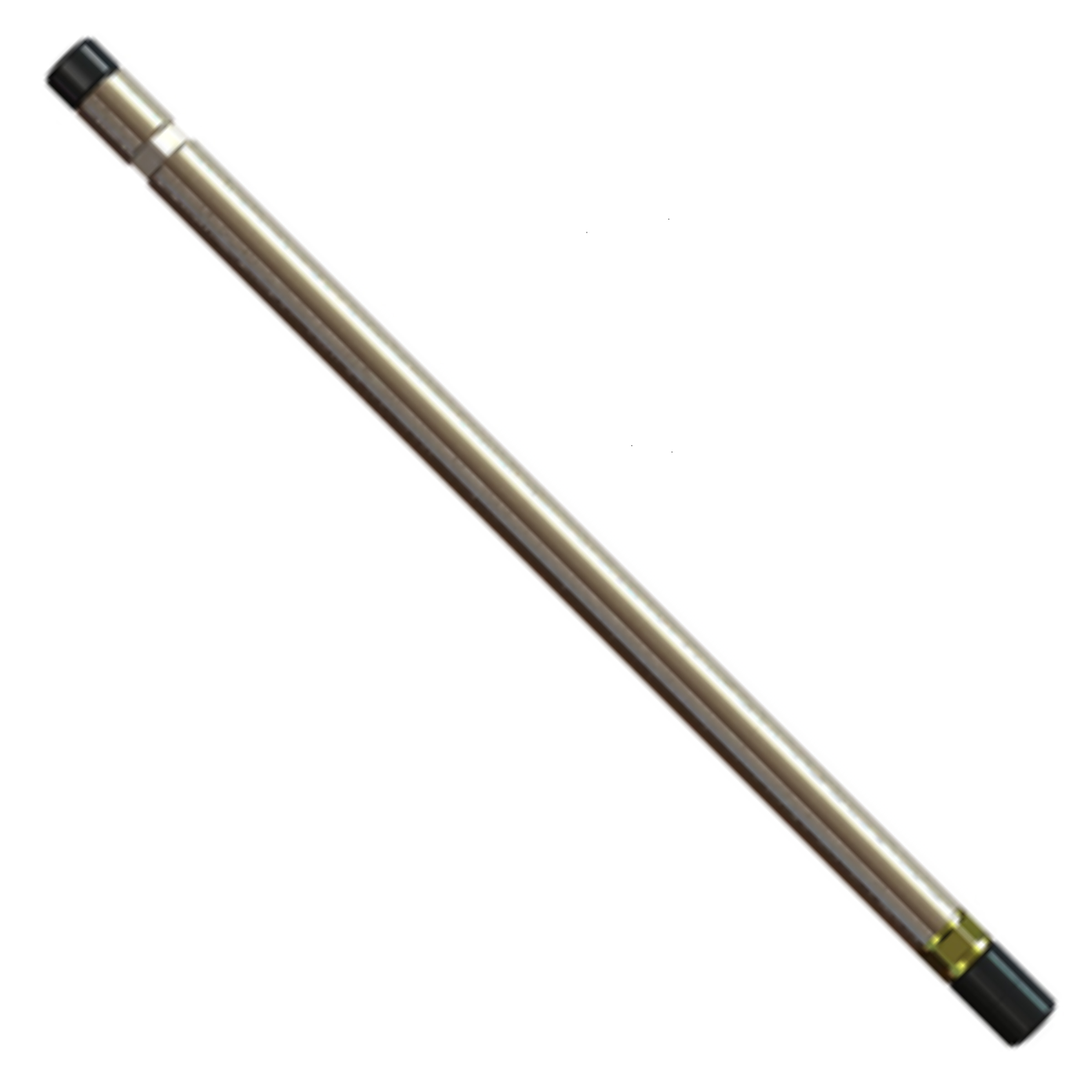

CCL-Signal in den Werkzeugstrang einordnen
Das veröffentlichte Funktionsprinzip beschreibt zwei Permanentmagnete und eine dazwischenliegende Spule zur Erkennung von Änderungen des Stahlvolumens. Eine systemübergreifende Austauschbarkeit wird daraus nicht abgeleitet. Telemetrie, Anschluss, Signalaufbereitung und Tiefenreferenz werden für den vorgesehenen Werkzeugstrang bestätigt.
- Messaufgabe
- Muffenerkennung und Tiefenkorrelation in Casing oder Tubing
- Genannte Telemetrie
- XTU oder UMT
- Maximalwerte laut Quelle
- 105 MPa und 177 °C
- Elektrische Angaben
- 18 V DC nominal, Stromaufnahme unter 16 mA
- Werkzeugdaten
- 38 mm Durchmesser, 470 mm Länge, 5,1 kg
- Für die technische Prüfung
- Casing-/Tubing-Geometrie, Referenzpunkte, Leitungsgeschwindigkeit und gewünschte Tiefengenauigkeit
- Vor der Freigabe
- Toolbus, Endanschlüsse, Controller, Signalverarbeitung und Kalibrier- beziehungsweise Prüfnachweis
