Quarz-Drucksensor im Bohrloch: Messaufgabe einordnen und Anfrage-Daten vorbereiten
Wer im Bohrloch Druck messen will, fragt selten nur „einen Drucksensor“ an. Gemeint ist ein Werkzeug, das an Slickline, Elektrokabel oder Coiled Tubing eingefahren wird, Druck über Stunden oder Tage aufzeichnet oder live überträgt und dessen Messwerte später belastbar ausgewertet werden sollen. Ob ein Quarz-Drucksensor dafür passt, hängt weniger vom Produktnamen ab als von Messaufgabe, Datenweg, Werkzeugstrang und Kalibriernachweisen.
Messbereiche, Genauigkeiten, Temperaturgrenzen und Preise gelten nur für eine konkrete, kalibrierte Ausführung.
Dieser Fachbeitrag ordnet die Bohrloch-Druckmessung mit Quarzsensoren ein und zeigt, welche Angaben eine Anfrage prüfbar machen. Die veröffentlichten Werkzeuge finden Sie in der Kategorie Bohrlochmessung und Downhole-Werkzeuge. Messbereiche, Genauigkeiten, Temperaturgrenzen und Preise nennen wir hier bewusst nicht: Sie gelten nur für eine konkrete, kalibrierte Ausführung und werden mit Datenblatt und Kalibrierunterlagen bestätigt.
CNPS (CNPS.COM LIMITED, Dongying) bündelt Ölfeldtechnik, OCTG, nichtmetallische Systeme und Lösungen für erneuerbare Energie und prüft Anfragen technisch gegen Ihre Spezifikation.
Was ein Quarz-Drucksensor im Bohrloch misst

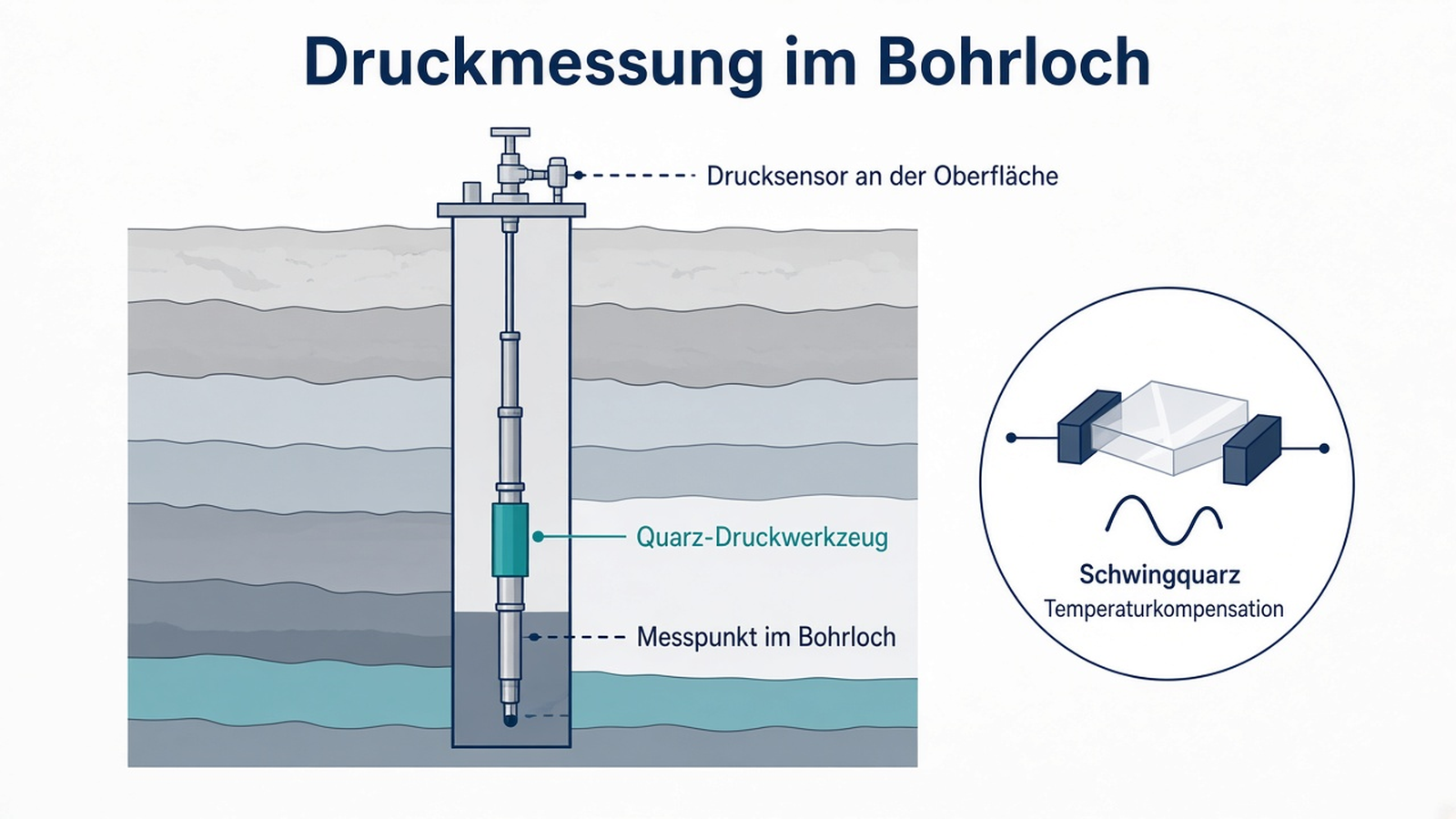

Ein Quarz-Drucksensor nutzt einen Schwingquarz, dessen Resonanzfrequenz sich mit dem anliegenden Druck ändert. Weil dieselbe Frequenz auch auf Temperatur reagiert, arbeiten solche Sensoren mit Temperaturerfassung und einer Kompensation aus der Kalibrierung. Erst diese Kombination macht feine Druckänderungen auswertbar, wie sie bei Gradienten- und Transientenmessungen interessieren. Andere Messprinzipien, etwa Dehnungsmessstreifen, sind ebenfalls verbreitet; welches Prinzip passt, entscheiden Messaufgabe, geforderte Auflösung und Messdauer.
Wichtig ist die Abgrenzung zu Drucksensoren an der Oberfläche. Ein Sensor am Standrohr, etwa der MPM489-Standrohrdrucksensor für Mud Logging, überwacht den Pumpendruck während des Bohrens. Ein Bohrloch-Druckwerkzeug misst dagegen den Druck in der Tiefe, am Messpunkt im Bohrloch, und steckt dafür in einem druckfesten Werkzeuggehäuse mit Endanschlüssen für den Werkzeugstrang.
Auf cnps.de ist dafür das Quarzdruck-Messwerkzeug für Bohrlochmessungen veröffentlicht. Die Produktseite nennt Mbus-, SRO- und Ultrawire-Anbindung und weist ausdrücklich darauf hin, dass die veröffentlichten Kennwerte erst mit freigegebenem Datenblatt und Kalibrierunterlagen als Auslegungsbasis dienen.

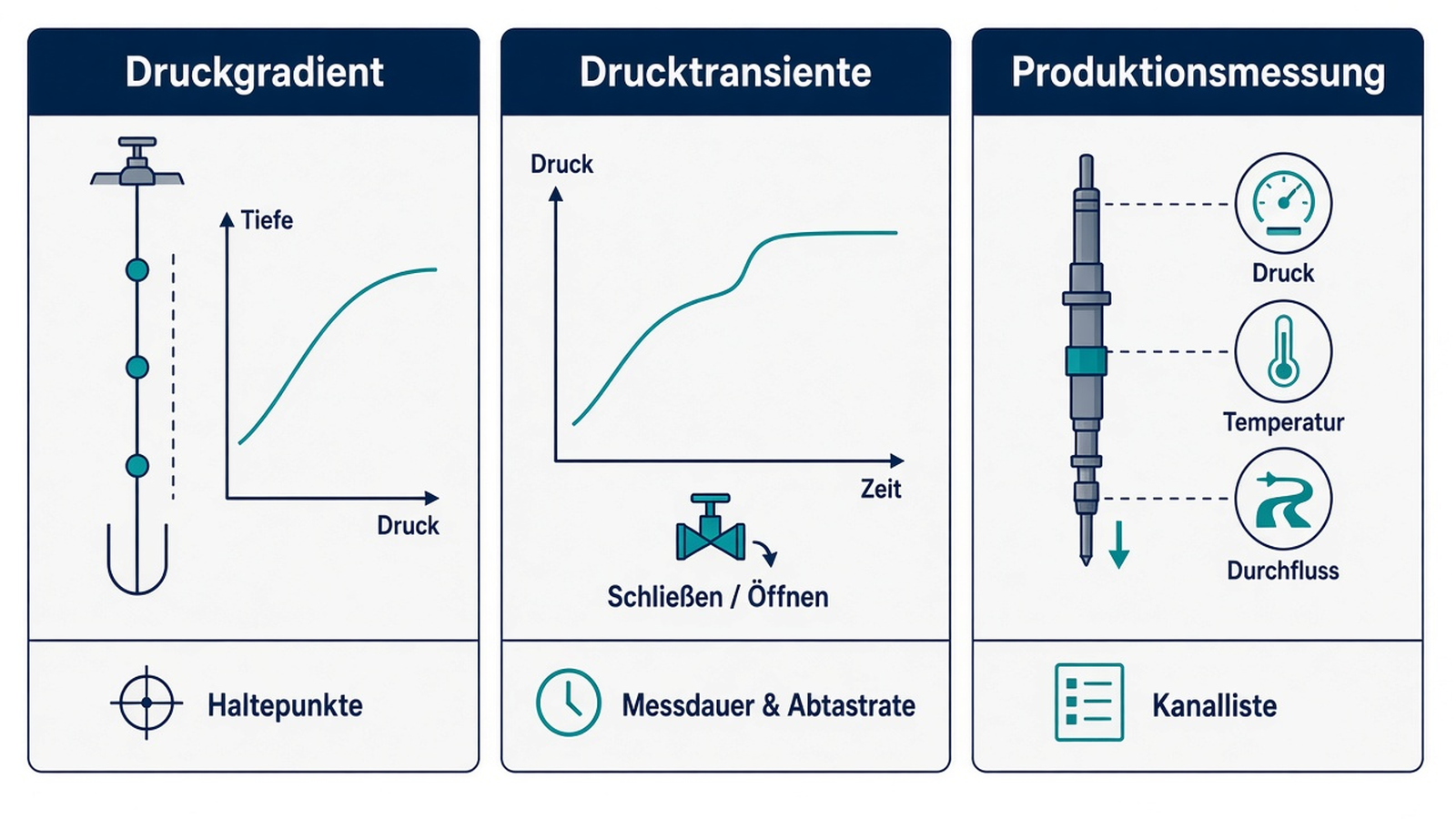

Messaufgabe festlegen: Gradient, Drucktransiente oder Produktionsmessung
Die Messaufgabe bestimmt Abtastrate, Messdauer und Fahrprogramm – und damit, welche Ausführung und welcher Datenweg sinnvoll sind:
| Messaufgabe | Was gemessen wird | Was die Anfrage braucht |
|---|---|---|
| Druckgradient (statisch) | Druck an mehreren Haltepunkten über die Tiefe, etwa zur Einordnung von Flüssigkeitsspiegel und Fluidsäule | Anzahl und Tiefen der Haltepunkte, Haltezeit je Punkt, erwartete Druck- und Temperaturgrenzen laut Ihren Bohrlochdaten |
| Drucktransiente (Aufbau oder Absenkung) | zeitlicher Druckverlauf nach Schließen oder Öffnen der Sonde | geplante Messdauer, gewünschte Abtastrate am Anfang und im weiteren Verlauf, Absetztiefe, Auswertungsziel |
| Druck als Kanal der Produktionsmessung | Druck neben Temperatur, Durchfluss und Fluidanteilen bei laufender Förderung | vollständige Kanalliste des Strangs, Fahrgeschwindigkeit, Förderzustand während der Messung |
Kennen Sie nur das Ziel, aber noch kein Messprogramm, beschreiben Sie die Fragestellung in eigenen Worten. Eine nachvollziehbare Messaufgabe hilft der Vorprüfung mehr als ein Wunsch nach „höchster Genauigkeit“. Für den Zusammenhang mit der Förderung bietet der Bereich Produktionstechnik nach Förderverfahren und Bohrlochdaten einordnen. den Einstieg.

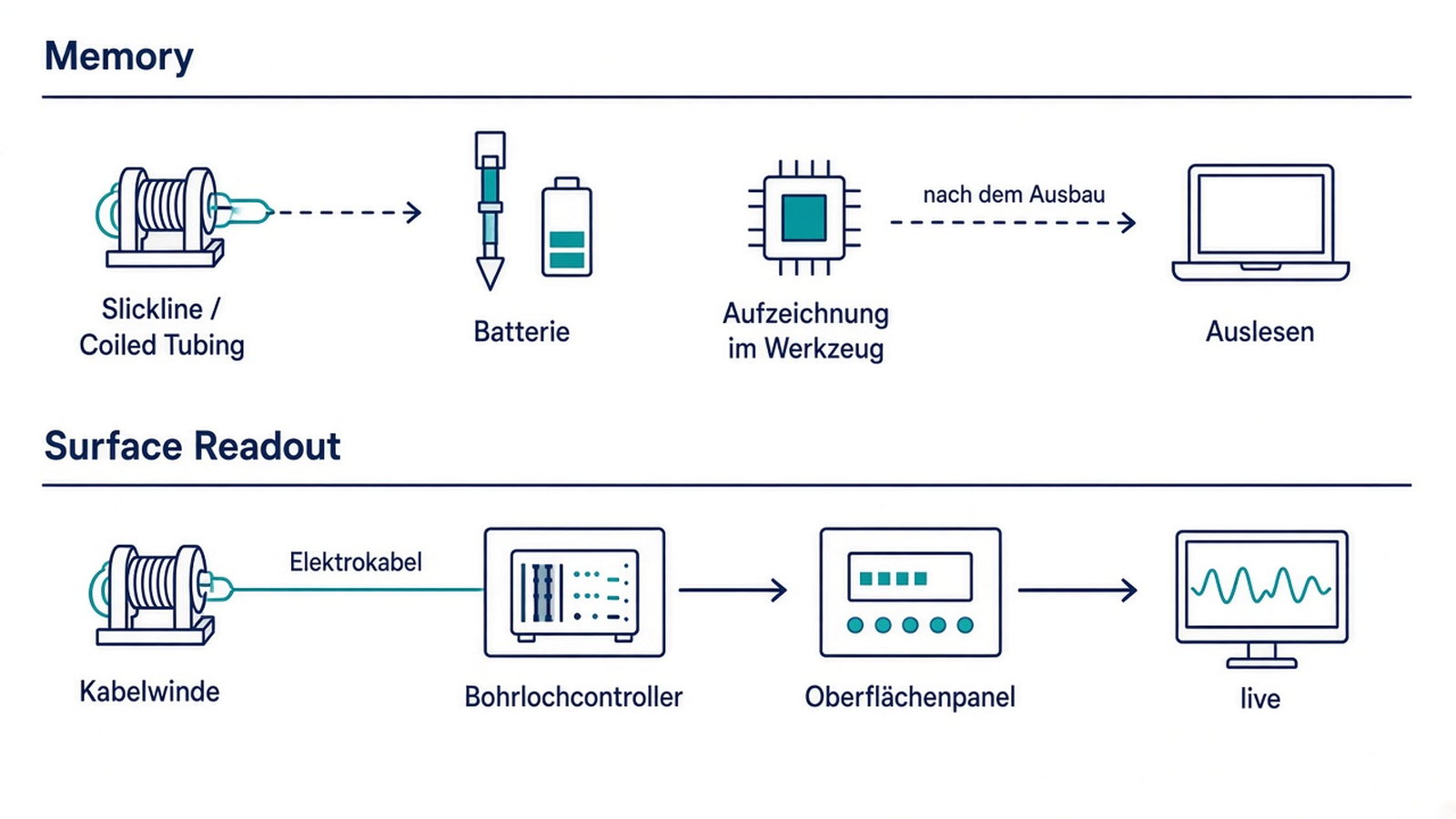

Memory oder Echtzeit: Datenweg vom Sensor zur Oberfläche
Bohrloch-Druckwerkzeuge liefern ihre Daten auf zwei grundsätzlichen Wegen. Die Wahl beeinflusst Fördermittel, Oberflächenausrüstung und Energieversorgung:
| Kettenglied | Memory (Aufzeichnung im Werkzeug) | Surface Readout (Übertragung per Elektrokabel) |
|---|---|---|
| Fördermittel | Slickline oder Coiled Tubing, je nach Bohrloch und Programm | Elektrokabel mit Telemetrie |
| Energie | Batterie im Werkzeugstrang, zum Beispiel ein MBH-Batteriehalter für Memory-Logging-Werkzeuge | Versorgung über das Kabel |
| Datenzugriff | nach dem Ausbau; Programmieren und Auslesen mit einer Memory Control Unit (MCU) für Logging-Werkzeuge | live an der Oberfläche, etwa über einen XTU-Bohrlochcontroller für Ultralink und Ultrawire im Strang und ein Ultralink-Logging-Panel an der Oberfläche |
| Typische Stärke | kein Kabel nötig, lange Aufzeichnung möglich | Messverlauf sofort sichtbar, Programm lässt sich während der Messung anpassen |
| Was Sie nennen | Messdauer, Abtastplan, Downloadfenster, vorhandene Auslesesoftware | vorhandenes Kabel und Oberflächensystem, Telemetrie, Kabelkopf |
Für Messungen mit Aufzeichnung im Werkzeug ist außerdem das Memory-Logging-System für Produktionsmessungen veröffentlicht. Welche Werkzeugfamilie, Schnittstelle und Software zu Ihrer vorhandenen Ausrüstung passt, wird je Ausführung bestätigt.

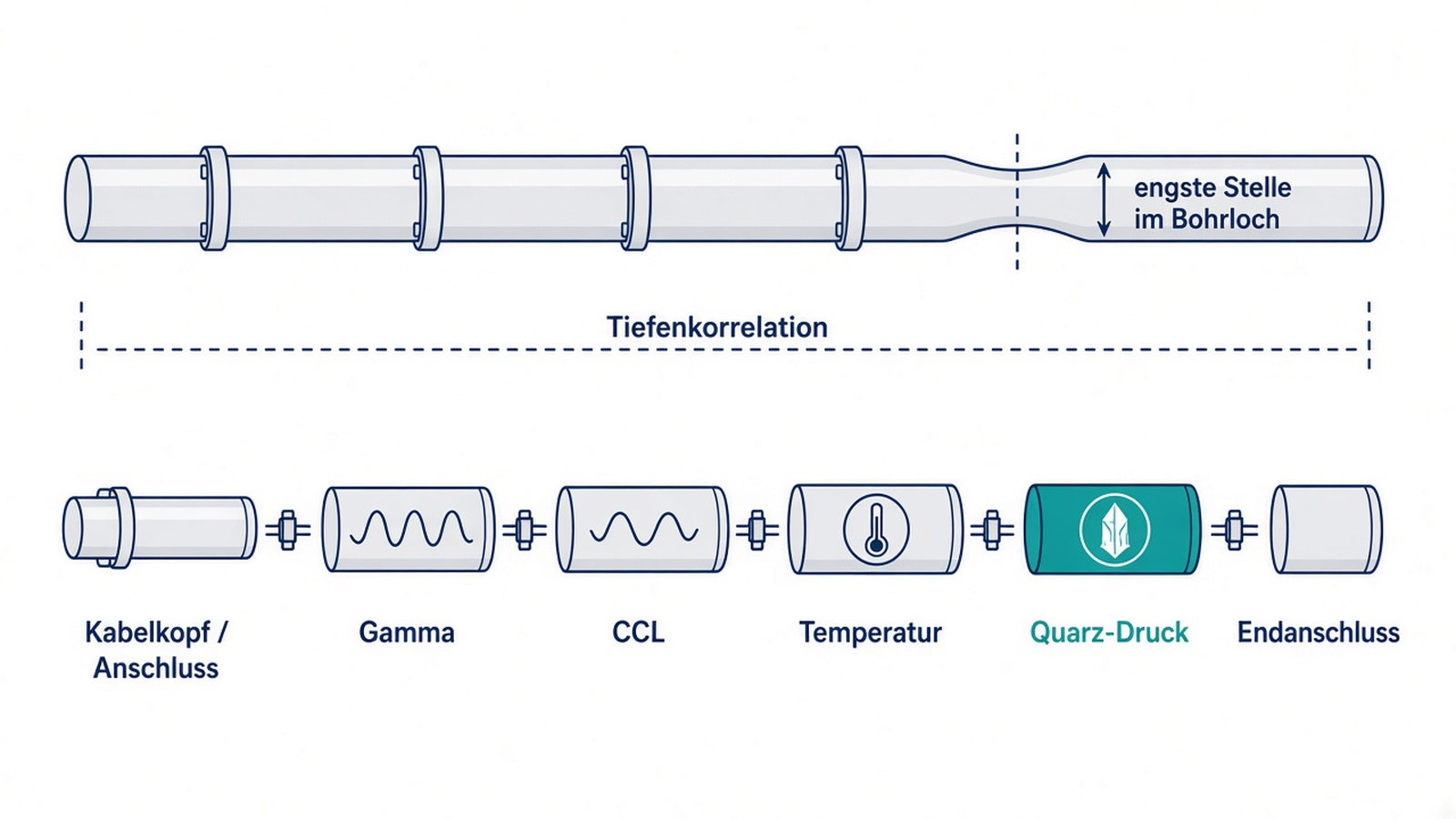

Werkzeugstrang: Druck, Temperatur und Tiefenkorrelation
Ein Druckwerkzeug fährt selten allein. Ob ein Messwert auswertbar ist, hängt auch davon ab, ob Temperatur und Tiefe sauber zugeordnet werden können:
- Temperatur: Neben der internen Temperaturkompensation des Drucksensors kann ein separates Platin-Widerstandsthermometer für Bohrlochmessungen ein Temperaturprofil liefern.
- Tiefenkorrelation: Ein Ultrawire Casing Collar Locator (CCL) erkennt Rohrverbinder und ordnet die Messtiefe Referenzpunkten zu; ein Gamma-Werkzeug wie das PGR-Gamma-Messwerkzeug in 35/43 mm korreliert mit bekannten Formationsdaten.
- Tiefe an der Oberfläche: Bei Kabelmessungen erfasst eine Tiefenschnittstelleneinheit (DIU) die Encodersignale der Winde.
Für den Strang zählen außerdem Außendurchmesser, Gesamtlänge, Endanschlüsse und die engste Stelle im Bohrloch. Tubing-Innendurchmesser, Nippel und Verengungen bestimmen, welche Werkzeugdurchmesser überhaupt passieren; die Begriffe dazu ordnet OCTG: Tubing, Casing und Kupplungen einordnen ein.
Kalibrierung und Nachweise vor der Freigabe
Bei einem Quarz-Drucksensor ist der Kalibriernachweis Teil der Messleistung. Ohne ihn bleiben veröffentlichte Werte für Auflösung oder Genauigkeit eine Angabe ohne Prüfbedingungen. Nennen Sie in der Anfrage, welche Unterlagen Sie für die Freigabe brauchen:
| Unterlage | Warum sie zählt |
|---|---|
| Kalibrierzertifikat der konkreten Seriennummer | belegt Druck- und Temperaturpunkte, an denen kalibriert wurde |
| Prüfbedingungen und Referenz | zeigt, unter welchen Bedingungen Kennwerte gelten und worauf sie rückgeführt sind |
| Temperaturkompensation | Koeffizienten bzw. Datei, mit der Rohwerte in Druck umgerechnet werden |
| Kalibrierintervall und Nachkalibrierung | legt fest, wie lange die Kalibrierung für Ihr Messprogramm gilt |
| Werkstoff- und Druckprüfnachweise des Gehäuses | relevant bei korrosiven Medien wie H₂S oder CO₂ und für Ihre Freigabe |
Welche Nachweise für die angefragte Ausführung verfügbar sind, wird vor dem Angebot dokumentbezogen zugeordnet. Fordert Ihr Qualitätssystem bestimmte Formate oder Rückführungen, nennen Sie diese ausdrücklich.
Vom Messprogramm zur Anfrage
Eine kurze Projektbeschreibung genügt als Start. Diese Angaben machen sie prüfbar:
| Block | Angaben |
|---|---|
| Bohrloch | Typ (Öl, Gas, Wasser, Geothermie), Verrohrung und Tubing, engste Stelle, Abweichung bzw. Neigung |
| Betriebsgrenzen | erwartete Druck- und Temperaturgrenzen laut Ihren Daten, Medium, H₂S/CO₂-Anteil |
| Messaufgabe | Gradient, Drucktransiente oder Produktionsmessung; Messdauer, Abtastplan, Haltepunkte |
| Datenweg | Memory oder Surface Readout; vorhandene Winde, Kabel, Oberflächensystem und Software |
| Werkzeugstrang | weitere Werkzeuge im Strang, Endanschlüsse, Ersatz oder neue Ausstattung |
| Nachweise | Kalibrierung, Prüfbedingungen, Werkstoffnachweise laut Ihrem Qualitätssystem |
| Logistik | Menge, Reservewerkzeuge, Zieltermin, Lieferort |

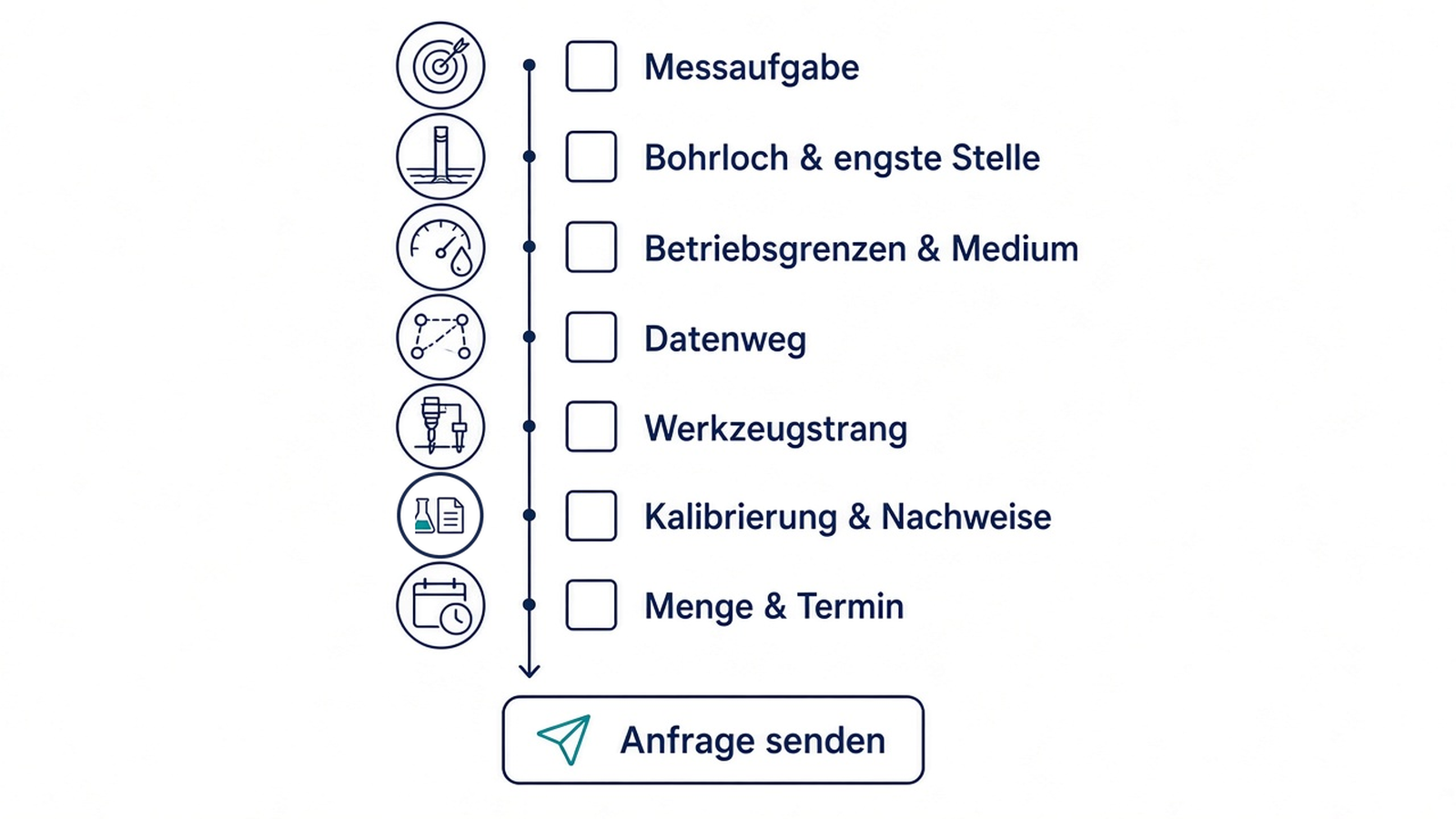

Checkliste vor dem Senden
- Messaufgabe beschrieben: Gradient, Drucktransiente oder Produktionsmessung
- Bohrlochdaten und engste Stelle genannt
- Druck- und Temperaturgrenzen sowie Medium laut eigenen Daten angegeben, offene Werte als vorläufig gekennzeichnet
- Datenweg festgelegt: Memory oder Surface Readout, mit vorhandener Ausrüstung
- Werkzeugstrang und Tiefenkorrelation geklärt
- Geforderte Kalibrier- und Prüfnachweise aufgelistet
- Menge, Zieltermin und Lieferort ergänzt – Anfrage senden
Senden Sie die Anfrage über Technische Anfrage – wenige Angaben genügen. oder per E-Mail an sales@cnps.de. Die Anfrage ist unverbindlich und löst keine Bestellung aus. Weitere Kontaktwege: Technische Anfrage stellen oder direkt Kontakt aufnehmen.
Kurzfazit
Ein Quarz-Drucksensor im Bohrloch lässt sich belastbar vorprüfen, wenn Messaufgabe, Datenweg, Werkzeugstrang und Kalibriernachweise feststehen. Beschreiben Sie, was die Messung beantworten soll, nennen Sie Bohrlochdaten und Betriebsgrenzen aus Ihren Unterlagen und legen Sie fest, ob Memory oder Surface Readout gefordert ist. So wird aus der Suche nach einem Druckmodul eine prüfbare Messanfrage.
FAQ
Worin unterscheidet sich ein Quarz-Drucksensor im Bohrloch von einem Standrohr-Drucksensor?
Der Standrohrsensor misst an der Oberfläche den Pumpendruck beim Bohren. Das Bohrloch-Druckwerkzeug misst am Messpunkt in der Tiefe und wird dafür im Werkzeugstrang eingefahren.
Brauche ich Memory oder Surface Readout?
Das hängt von Fördermittel und Messaufgabe ab. Memory braucht kein Elektrokabel und eignet sich für lange Aufzeichnungen; Surface Readout zeigt den Verlauf live und setzt Kabel, Telemetrie und Oberflächensystem voraus.
Reicht die Typbezeichnung „Quarz-Druck“ für ein Angebot?
Nein. Für ein Angebot zählen Messaufgabe, Betriebsgrenzen, Datenweg, Endanschlüsse und geforderte Nachweise. Die Typbezeichnung hilft bei Ersatz oder Ergänzung vorhandener Ausrüstung.
Kann ich Messbereich, Genauigkeit oder Preis aus diesem Beitrag ableiten?
Nein. Diese Angaben gelten nur für eine konkrete, kalibrierte Ausführung und werden mit Datenblatt und Kalibrierunterlagen bestätigt.
Muss ich schon ein vollständiges Messprogramm haben?
Nein. Eine klare Fragestellung und bekannte Bohrlochdaten genügen für den Start; fehlende Werte markieren Sie als offen.
Wohin sende ich Bohrlochskizze, Messprogramm oder Spezifikation?
Über das Anfrageformular (Link unter „Vom Messprogramm zur Anfrage“) oder per E-Mail an sales@cnps.de mit klarem Projektbezug. Vertrauliche Dateien stimmen Sie vorab per E-Mail ab.
