BESCHREIBUNG

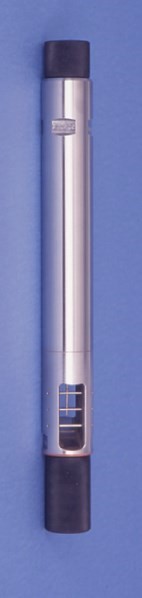

Platin-Widerstandswerkzeug
Das Platin-Widerstandsthermometer wird verwendet, um eine hochpräzise Messung der Bohrlochtemperatur zu ermöglichen. Es gibt Temperaturdaten als digitales Wort aus und ermöglicht so eine sehr hohe Auflösung. Aufgrund der geringen Größe der Spitze verfügt sie außerdem über eine sehr schnelle Reaktionszeit, wodurch die Auswirkungen unterschiedlicher Liniengeschwindigkeiten minimiert werden. Es kann einzeln oder als Teil einer Reihe von Produktionsprotokollierungstools ausgeführt werden.
FUNKTIONSPRINZIP
Die Widerstandsänderung eines Platindrahtstücks bei wechselnder Bohrlochtemperatur wird zur Ansteuerung eines Spannungsregler-Oszillators genutzt. Die vom VCO ausgegebene Frequenz wird auf der Leitung digitalisiert und codiert. Die Kupferspitze mit hoher Wärmeleitfähigkeit ist mit einem Körper mit geringer Wärmeleitfähigkeit isoliert, was eine hochauflösende Messung auch bei hohen Temperaturunterschieden zwischen der Bohrlochflüssigkeit und dem Werkzeugkörper ermöglicht.
ANWENDUNGEN
Interpretation des Produktions- und Injektionsprotokolls Ort der Flüssigkeitsbewegung hinter dem Rohr oder Gehäuse Ort des Flüssigkeitseintritts, von Gaslecks und Injektionszonen Bestimmung der Zementoberfläche SCHNITTSTELLEN & WERKZEUGKOMBINATIONEN Gleichzeitiger Betrieb mit anderen Produktionsprotokollierungstools Sondex-kompatibel und OPTIONEN Ultrawire ™ Toolbus (UW) oder Speicher Toolbus (Mbus) Slickline-Speicher oder Oberflächenauslesemodus (mit geeignetem Telemetrie-Controller)
SPEZIFIKATION
PRT Telemetrie XTU oder UMT Druck (max.) 105 MPa
Temperatur (maximal) 177°C
Messbereich 10 – 177 °C
Auflösung 0,003°C
Genauigkeit 0,5°C
Linearität 0,15°C
Reaktionszeit <0,5 Sek
Spannung (nominal) 18 VDC
Strom <24mA
Länge 318 mm
Messpunkt 44 mm
Durchmesser 43mm
Gewicht 4,5 kg
Materialkorrosionsbeständigkeit
Durchgehendes Endgewinde (oben/unten) 13/16″ 12 UN2A
GO Endstecker (oben/unten): 4-mm-Einzelbananenstecker
