Mud-Logging-Sensoren anfragen: Messparameter und Mindestangaben je Sensor
Ein Sensor fällt aus, der Bohrplatz braucht zusätzliche Messkanäle, oder eine Ausschreibung verlangt eine vollständige Sensorliste: In allen drei Fällen entscheidet die Anfrage darüber, wie schnell eine belastbare Vorauswahl möglich ist. Ein Produktname allein reicht dafür selten. Derselbe Messparameter – etwa Standrohrdruck oder Leitfähigkeit – kann kabelgebunden oder per Funk, an unterschiedlichen Montageorten und mit unterschiedlichen Nachweisen gefordert sein.
Dieser Beitrag zeigt die Mindestangaben je Sensor. Messbereiche, Genauigkeiten und Preise werden für die konkrete Ausführung bestätigt.
Dieser Fachbeitrag zeigt, wie Sie den Sensorumfang abgrenzen, welche Angaben je Messparameter zählen und wie Signalweg, Ex-Bereich und Nachweise in die Anfrage gehören. Die veröffentlichten Produktseiten finden Sie in der Kategorie Mud-Logging-Sensoren. Messbereiche, Genauigkeiten und Preise nennen wir hier nicht: Sie hängen von Ausführung, Montageort und Projekt ab und werden für die konkrete Ausführung bestätigt.
CNPS (CNPS.COM LIMITED, Dongying) bündelt Ölfeldtechnik, OCTG, nichtmetallische Systeme und Lösungen für erneuerbare Energie und prüft Anfragen technisch gegen Ihre Spezifikation.
Messparameter und Montageort: wo welcher Sensor sitzt

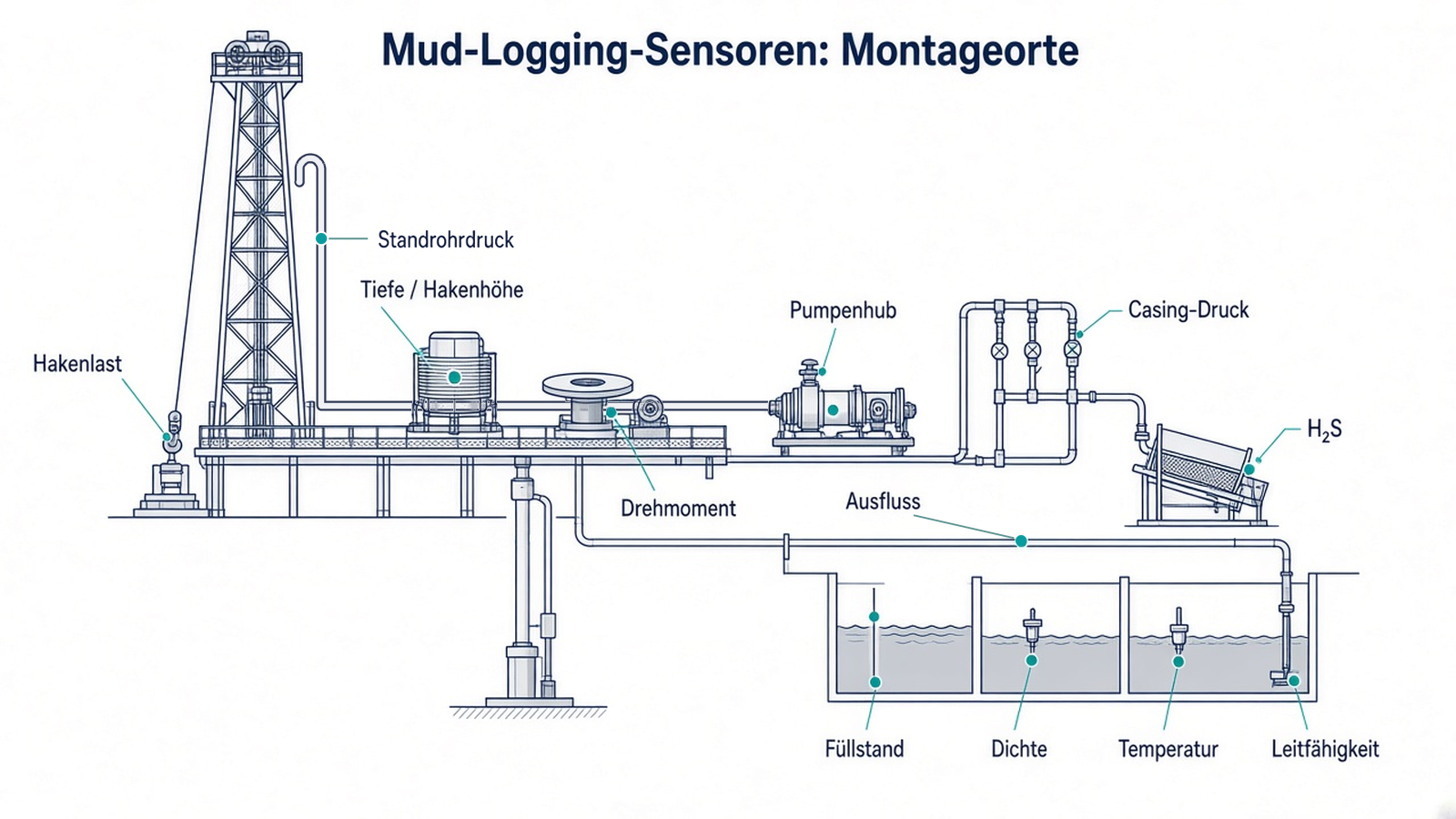

Mud-Logging-Sensoren messen an der Oberfläche: am Spülungskreislauf, an der Bohranlage und in der Luft am Bohrplatz. Der Montageort bestimmt Anschluss, Schutzanforderung und oft auch den Signalweg. Ordnen Sie deshalb jeden Messkanal zuerst einem Ort zu:
| Messparameter | Typischer Montageort | Beispiel auf cnps.de |
|---|---|---|
| Standrohrdruck | Standrohr bzw. Druckleitung der Spülpumpen | MPM489-Standrohrdrucksensor für Mud Logging |
| Casing-Druck | Drosselkrümmer, Ringraumseite | MPM489-Casing-Drucksensor für Mud Logging |
| Hakenlast | hydraulischer Wandler am Totseilhalter | Drahtloser Hakenlastsensor für Mud Logging |
| Pumpenhub | Spülpumpe, ein Kanal je Pumpe | CNPS BC-Pumpenhubsensor |
| Ausfluss (Rücklauf) | Rücklaufleitung vom Bohrloch zur Aufbereitung | Drahtloser Paddel-Ausflusssensor für Mud Logging |
| Füllstand | über der Spülungsgrube | CNPS ML11: Füllstand in Schlammgruben |
| Dichte | Spülungsgrube, Ein- oder Auslauf | CNPS ML-B11-Bohrflüssigkeitsdichtesensor |
| Temperatur | Ein- oder Auslauf der Spülung | CNPS MT-B11-Schlammtemperatursensor |
| Leitfähigkeit | Ein- oder Auslauf der Spülung | kabelgebunden: CNPS 8D08-Leitfähigkeitssensor für Bohrflüssigkeit; Funk: Drahtloser Leitfähigkeitssensor für Bohrflüssigkeit |
| Drehmoment | indirekt über den Strom des elektrischen Drehtischantriebs | CNPS-DNJ-Drehmomentsensor |
| Tiefe / Hakenhöhe | Trommelwelle des Hebewerks (Drawworks) | Drawworks-Sensor für Mud Logging |
| H₂S | Austrittsstellen wie Rücklauf, Schüttelsieb oder Bohrboden | H₂S-Sensor für Mud-Logging-Systeme |
Die Beispiele zeigen veröffentlichte Produktfamilien. Welche Ausführung zu Ihrem Kanal passt, ergibt sich erst aus den Angaben der folgenden Abschnitte.
Sensorumfang abgrenzen: Ersatz, Ergänzung oder neue Sensorliste

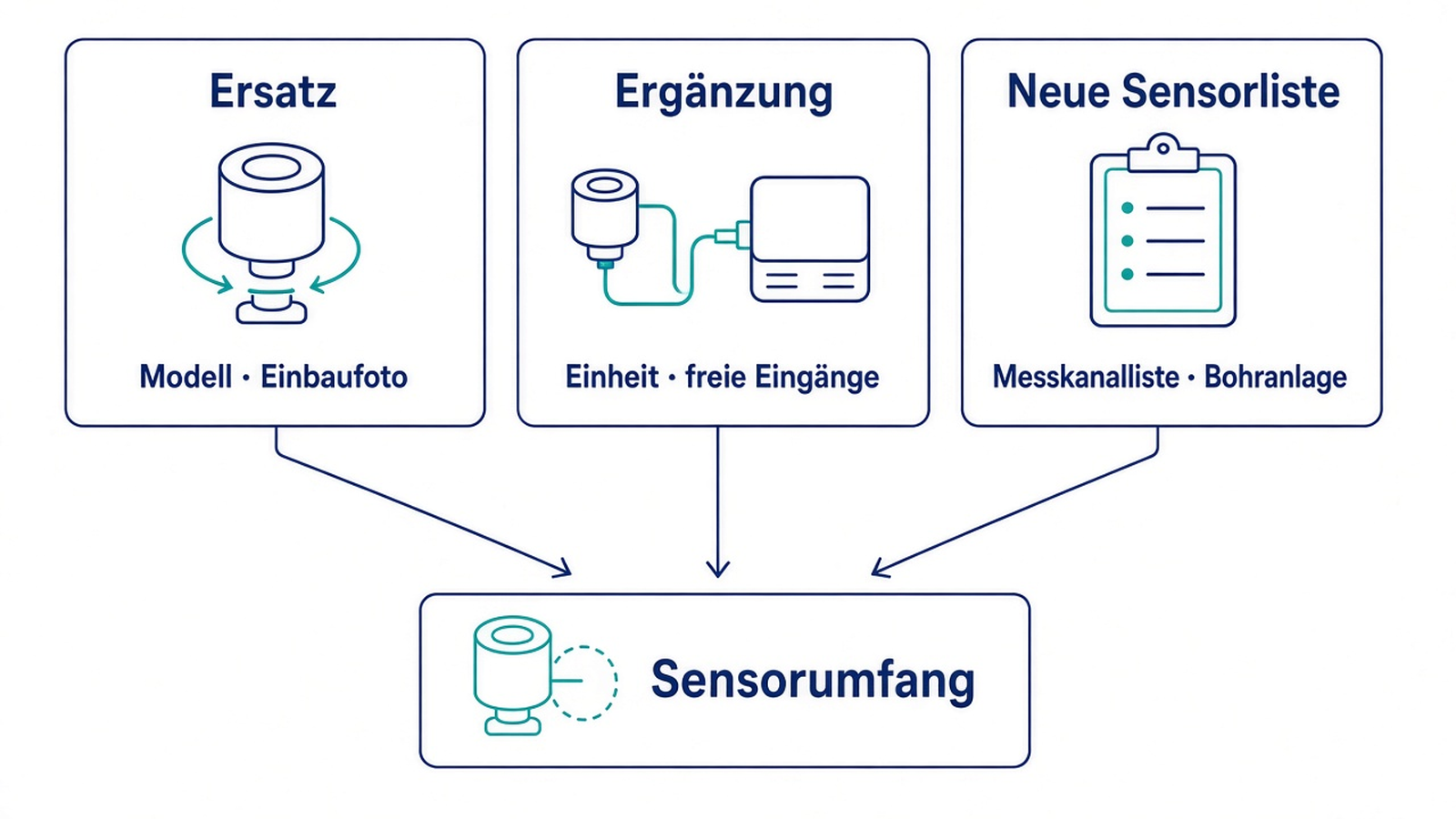

Bevor es um einzelne Werte geht, klären Sie die Ausgangslage. Sie bestimmt, welche Zusatzangaben die Vorprüfung braucht:
| Ausgangslage | Was Sie zusätzlich nennen |
|---|---|
| Ersatz einzelner Sensoren | vorhandenes Modell bzw. Typenschildangaben, Foto des Einbaus, Anschlussart, Signal und Versorgung an der bestehenden Einheit |
| Ergänzung einer bestehenden Einheit | Hersteller und Typ der Einheit, freie Eingänge, unterstützte Signalarten, ob Funksignale empfangen werden können |
| Neue Sensorliste | vollständige Messkanalliste, Bohranlagentyp und Standort, ob Einheit und Monitore mit angefragt werden |
Nennen Sie außerdem die Menge je Messkanal, ob Reservesensoren gewünscht sind und welches Zubehör (Halterungen, Kabel, Akkus) zum Lieferumfang gehört.
Geht es nicht nur um Sensoren, sondern um ein ganzes System mit Einheit, Monitoren und Datenexport, strukturiert der Lösungsbereich Mud-Logging-Systeme nach Messaufgabe und Bohrplatz konfigurieren. die Vorprüfung nach Messaufgabe, Bohrplatz und Datenweg.
Mindestangaben je Messparameter

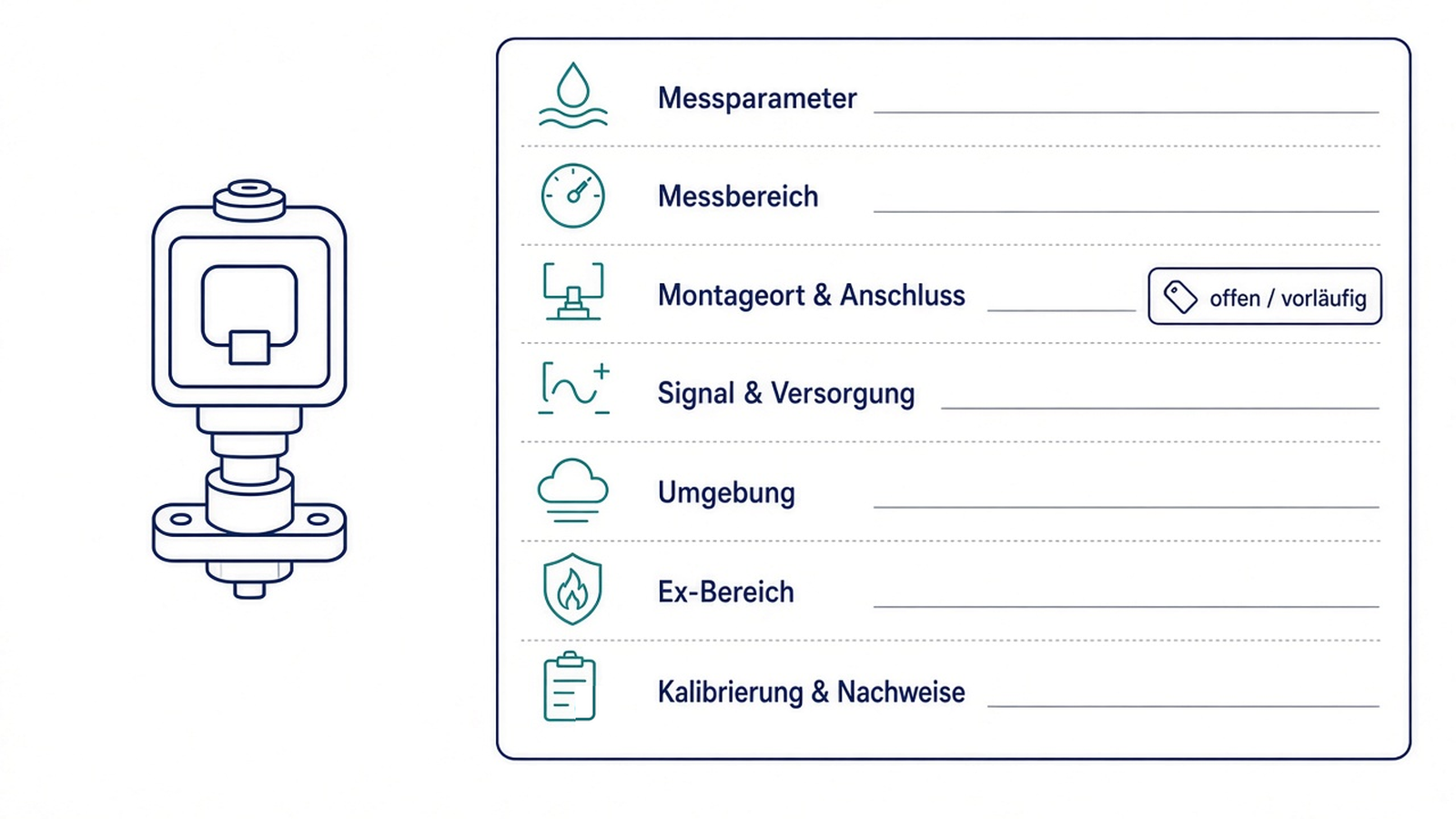

Für jeden Sensor gilt dieselbe Grundliste: Messparameter und Kanalanzahl, Messbereich oder bekannte Betriebsgrenzen, geforderte Genauigkeit, Signal und Versorgung, Montageort und Anschluss, Umgebung und Ex-Bereich sowie Kalibrier- und Prüfnachweise. Je Sensorfamilie kommen typische Zusatzangaben hinzu:
| Sensorfamilie | Zusätzlich wichtig |
|---|---|
| Druck (Standrohr, Casing) | Prozessanschluss, maximaler Betriebs- und Prüfdruck laut Ihrer Anlage, Pulsationsdämpfung, Medium |
| Hakenlast | Typ von Totseilhalter und hydraulischem Wandler, Anschluss, Zahl der Seilstränge für die Umrechnung in Hakenlast |
| Pumpenhub / Drehzahl | Anzahl und Typ der Spülpumpen, Montageposition des Näherungsschalters, ob zusätzlich die Drehtischdrehzahl erfasst wird |
| Ausfluss | Querschnitt und Werkstoff der Rücklaufleitung, vorhandene Einbauöffnung; ob eine relative Rücklaufänderung genügt oder ein absoluter Durchflusswert gefordert ist |
| Dichte | Messprinzip laut Ihrer Spezifikation, Messort Ein- oder Auslauf, Spülungsart |
| Füllstand | Anzahl und Geometrie der Gruben, Montagehöhe; soll ein Volumen berechnet werden, zusätzlich Grubengeometrie und Zielsystem |
| Temperatur, Leitfähigkeit | Messort, Eintauchtiefe bzw. Halterung, Spülungsart (wasser- oder ölbasiert) |
| Drehmoment | Antriebsart, Leiter bzw. Kabel für die Strommessung, wie Strom in Drehmoment umgerechnet werden soll |
| Tiefe / Hakenhöhe | Hebewerkstyp, Trommel- und Seildaten, Erkennung der Drehrichtung |
| H₂S | Messbereich und Alarmschwellen laut Ihrem Sicherheitskonzept, gewünschte Ansprechzeit, Anzahl der Messstellen |
Fehlende Werte kennzeichnen Sie als vorläufig oder offen. Bekannte Grenzen helfen der Vorprüfung mehr als allgemeine Produktwünsche.
Kabelgebunden oder Funk: Signal, Energie und Empfänger

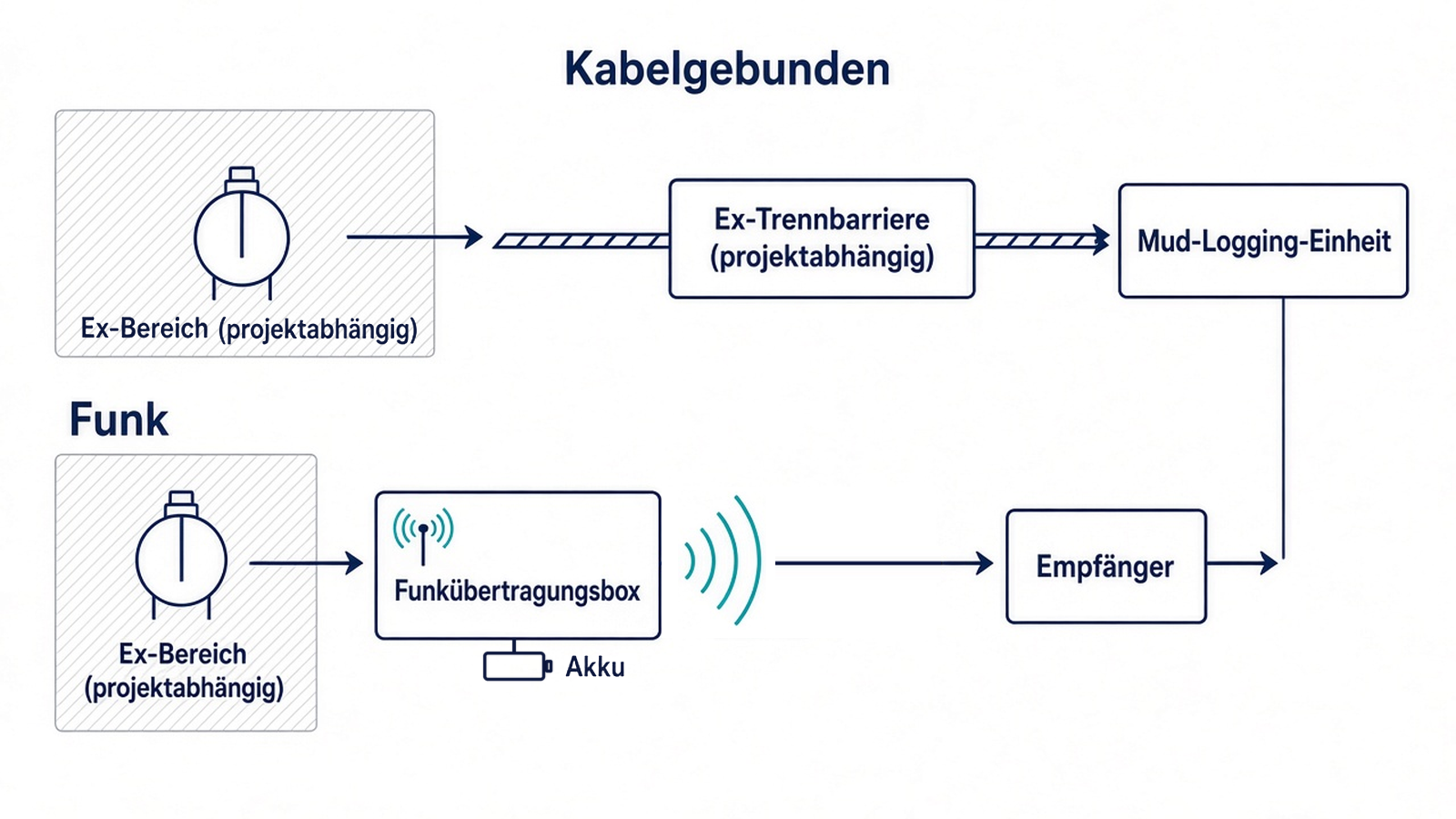

Viele Messparameter sind in kabelgebundener und in drahtloser Ausführung veröffentlicht. Für die Anfrage zählt die ganze Signalkette, nicht nur der Sensor:
| Kettenglied | Kabelgebunden | Funk |
|---|---|---|
| Signal | Signalart laut Eingang der Einheit, zum Beispiel analoges Stromsignal | Sender am Sensor oder Funkübertragungsbox, Empfänger an der Einheit |
| Energie | Versorgung über das Kabel, gegebenenfalls über eine Ex-Trennbarriere | Akku und Ladegerät, Wechsel- und Ladeintervall laut Ihrem Betrieb |
| Wege | Kabellängen und Kabelführung, Steckverbinder | Funkstrecke, Abschattung durch Anlagenteile, Funkzulassung im Einsatzland |
| Integration | freie Eingänge und Klemmenbelegung der Einheit | Kompatibilität von Empfänger und Protokoll mit der Einheit |
Gemischte Ausstattungen sind möglich, wenn die Einheit beide Signalwege aufnehmen kann. Nennen Sie deshalb Hersteller und Typ der vorhandenen Einheit oder fragen Sie Einheit und Sensoren zusammen an. Funkübertragungsboxen, Einheiten und Monitore finden Sie unter Mud-Logging-Einheiten und Monitore. Frequenz, Reichweite und Protokoll einer Funkstrecke werden für die konkrete Ausführung bestätigt.
Ex-Bereich, Umgebung und Nachweise
Montageorte am Spülungskreislauf, am Bohrlochkopf und am Bohrboden liegen häufig in explosionsgefährdeten Bereichen. Nennen Sie je Montageort:
- Ex-Bereich: Zone bzw. Bereichseinteilung laut Ihrem Explosionsschutzkonzept
- Kennzeichnung: gefordertes Zertifizierungsschema laut Ihrer Spezifikation, zum Beispiel ATEX oder IECEx
- Umgebung: Klima und Temperaturbereich am Standort, geforderte Schutzart, Spritzwasser, Vibration
- Nachweise: Datenblatt, Kalibrierprotokoll, Prüf- oder Konformitätsnachweise, Sprache der Dokumentation
Welche Kennzeichnung eine Ausführung tatsächlich nachweist, wird dokumentbezogen bestätigt. Eine Produktbezeichnung allein ersetzt keinen Nachweis.
Von der Sensorliste zur Anfrage
Eine einfache Tabelle genügt als Sensorliste. Je Messkanal eine Zeile, offene Werte deutlich markiert:
| Messkanal | Montageort | Signal (Kabel / Funk) | Ex-Bereich | Status |
|---|---|---|---|---|
| Standrohrdruck | Standrohr | laut Einheit | laut Zonenplan | bestätigt / offen |
| Hakenlast | Totseilhalter | laut Einheit | laut Zonenplan | bestätigt / offen |
| Ausfluss | Rücklaufleitung | laut Einheit | laut Zonenplan | bestätigt / offen |

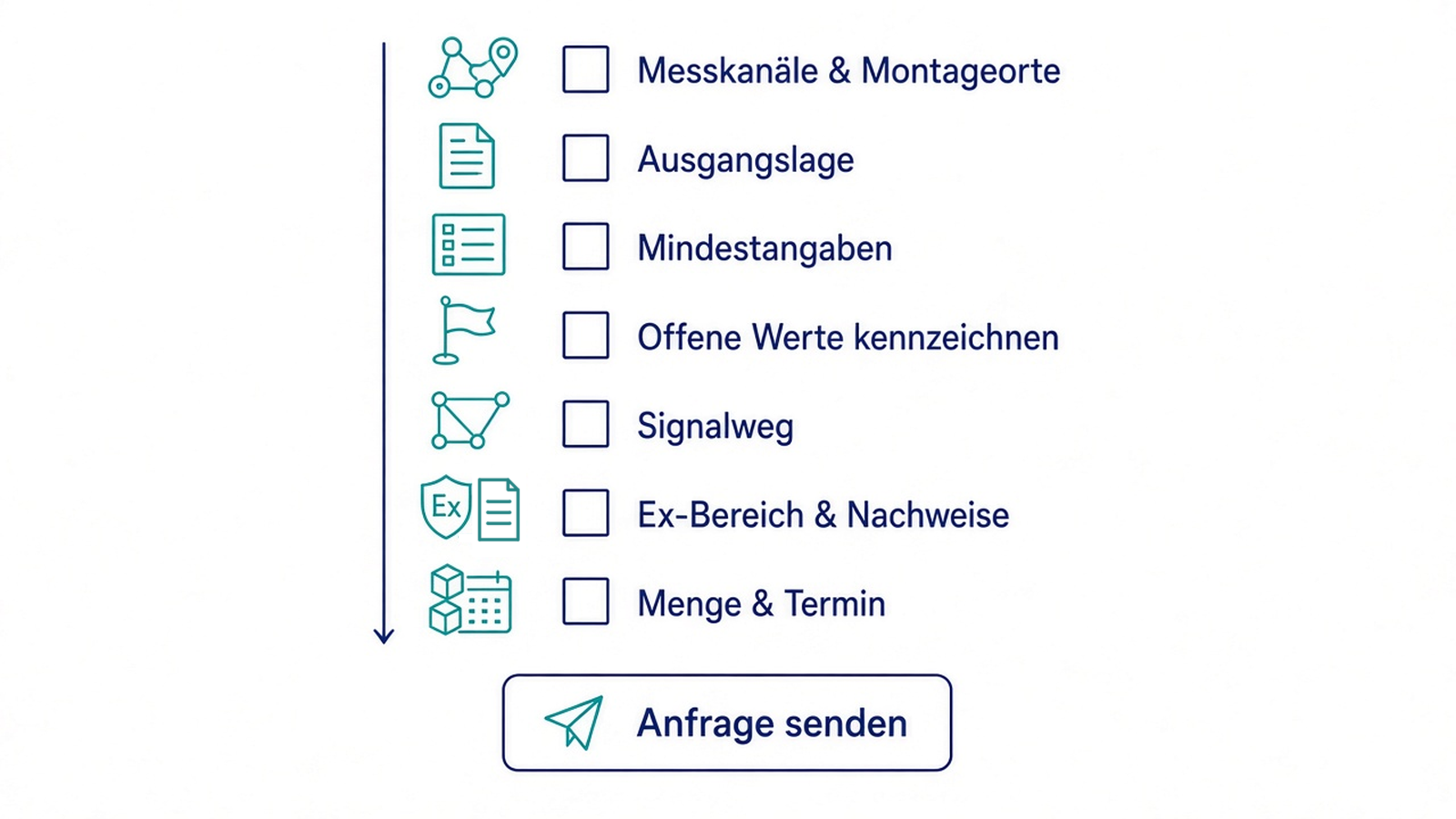

Checkliste vor dem Senden
- Messkanäle und Montageorte aufgelistet
- Ausgangslage benannt: Ersatz, Ergänzung oder neue Sensorliste
- Mindestangaben je Messparameter ergänzt, offene Werte als vorläufig gekennzeichnet
- Signalweg festgelegt: kabelgebunden, Funk oder gemischt – mit Angaben zur vorhandenen Einheit
- Ex-Bereich, Umgebung und geforderte Nachweise je Montageort genannt
- Menge, Reservesensoren, Zieltermin und Lieferort ergänzt
- Anfrage senden
Senden Sie die Anfrage über Technische Anfrage – wenige Angaben genügen. oder per E-Mail an sales@cnps.de. Die Anfrage ist unverbindlich und löst keine Bestellung aus. Weitere Kontaktwege: Technische Anfrage stellen oder direkt Kontakt aufnehmen.
Kurzfazit
Mud-Logging-Sensoren lassen sich belastbar vorprüfen, wenn jeder Messkanal einen Messparameter, einen Montageort, einen Signalweg und eine Ex-Einordnung hat. Grenzen Sie ab, ob Sie ersetzen, ergänzen oder neu ausstatten, ergänzen Sie die Mindestangaben je Sensorfamilie und kennzeichnen Sie offene Werte. So wird aus einer Produktsuche eine prüfbare Sensorliste.
FAQ
Reicht die Modellbezeichnung für eine Sensoranfrage?
Für einen direkten Ersatz hilft sie, ersetzt aber nicht Montageort, Anschluss, Signal und Ex-Bereich. Bei einer Ergänzung oder neuen Ausstattung zählt die Sensorliste je Messkanal.
Kann ich drahtlose und kabelgebundene Sensoren mischen?
Das hängt von der Einheit ab: Sie muss beide Signalwege aufnehmen können. Nennen Sie Hersteller, Typ und freie Eingänge der Einheit sowie den vorgesehenen Empfänger.
Misst ein Paddel-Ausflusssensor die Durchflussmenge?
Nein. Paddelsensoren erfassen Änderungen des Rücklaufs relativ. Wird ein absoluter Durchflusswert gefordert, nennen Sie das ausdrücklich in der Anfrage.
Brauche ich für die erste Anfrage schon alle Messbereiche?
Nein. Bekannte Betriebsgrenzen genügen für den Start; fehlende Werte markieren Sie als offen.
Kann ich Messbereiche, Ex-Kennzeichnung oder Preise aus diesem Beitrag ableiten?
Nein. Diese Angaben hängen von Ausführung, Montageort und Projekt ab und werden für die konkrete Ausführung dokumentbezogen bestätigt.
Wohin sende ich Sensorliste, Fotos oder Zeichnungen?
Über das Anfrageformular (Link unter „Von der Sensorliste zur Anfrage“) oder per E-Mail an sales@cnps.de mit klarem Projektbezug. Vertrauliche Dateien stimmen Sie vorab per E-Mail ab.
