Technische Angaben im Projektkontext
Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.
Datenstatus
So sind die Angaben auf dieser Seite einzuordnen.
Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.
Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.
Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.
Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.
Messstelle und Kennlinie

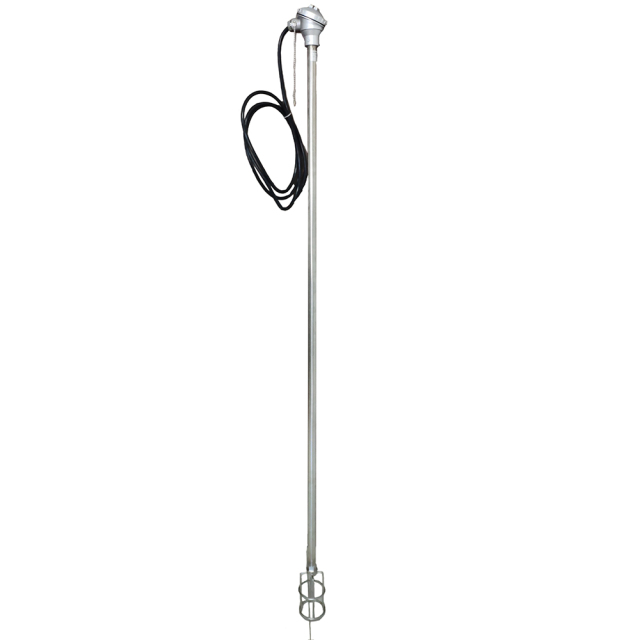

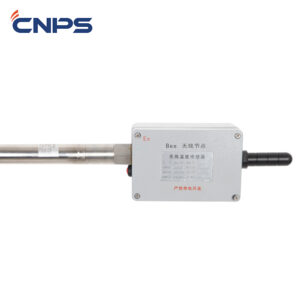

MT-B11 vollständig eintauchen und signalbezogen prüfen
Die Quelle beschreibt einen Widerstandsfühler mit Messumformer auf 4–20 mA. Für die veröffentlichte Zweipunktprüfung werden 100 Ω mit 4 mA und 138,5 Ω mit 20 mA verknüpft. Diese Werte werden nicht als allgemeine Kalibrierfreigabe verwendet; Fühlertyp, Kennlinie und Prüfmittel sind für die konkrete Ausführung zu bestätigen.
- Messbereich laut Quelle
- 0–100 °C
- Ausgang
- 4–20 mA DC
- Versorgung
- 15–30 V DC, 24 V empfohlen
- Genauigkeitsangabe laut Quelle
- 1,0 % FS
- Sensor-Umgebung laut Quelle
- −40 bis +85 °C, 5–95 % r. F.
- Einbaubedingung
- Fühler vollständig in die Bohrflüssigkeit eintauchen und mechanisch fixieren
- Für die technische Prüfung
- Messstelle, Eintauchtiefe, Ansprechzeit, Kabelweg, Versorgung und Eingangskarte
- Vor der Freigabe
- Fühlertyp und Kennlinie, Anschlussplan, Kalibrierverfahren, Prüfmittel und Schutzart
