Technische Angaben im Projektkontext
Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.
Datenstatus
So sind die Angaben auf dieser Seite einzuordnen.
Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.
Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.
Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.
Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.
Messkette statt Einzelkennwert
Käfig-Spinner und Werkzeugstrang gemeinsam auslegen

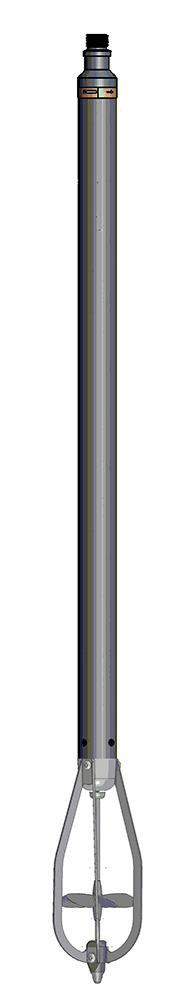

Die veröffentlichte Quelle beschreibt einen Käfig-Spinner, dessen Rotor nach dem Austritt aus dem Tubing im Casing öffnet. Eine untere oder obere Messgrenze sowie die Kompatibilität mit einem bestimmten Messsystem lassen sich daraus nicht allgemein ableiten. Diese Angaben werden für Spinnergröße, Telemetrie und Kalibrierung dokumentbezogen bestätigt.
- Messprinzip
- Sechsarmiger Käfig-Spinner mit Richtungserkennung
- Signalausgabe laut Quelle
- 10 Impulse je Umdrehung
- Maximalwerte laut Quelle
- 105 MPa und 177 °C
- Genannte Casing-Größen
- 4½, 5, 5½, 7 und 9⅝ Zoll
- Werkzeugdaten
- 38 oder 43 mm Durchmesser, 895 mm Länge
- Elektrische Angaben
- 18 V DC nominal, Stromaufnahme unter 16 mA
- Genannte Telemetrie
- XTU oder UMT
- Für die technische Prüfung
- Bohrlochgeometrie, Tubing- und Casing-ID, erwartete Phasen und Durchflussbereich
- Vor der Freigabe
- Spinnerkonfiguration, Werkzeugkombination, Schnittstelle und Kalibrierunterlagen
