Technische Angaben im Projektkontext
Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.
Datenstatus
So sind die Angaben auf dieser Seite einzuordnen.
Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.
Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.
Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.
Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.
Messprinzip und Schnittstelle

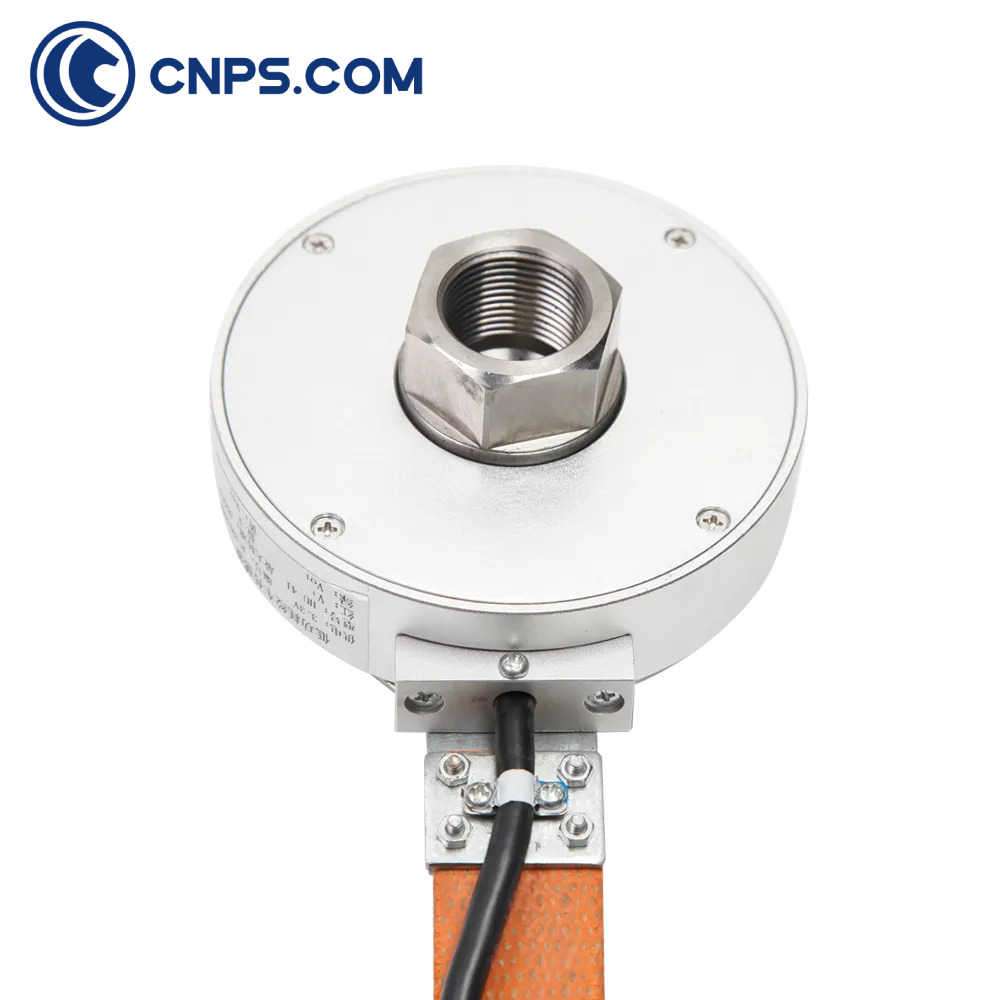

Drawworks-Sensor passend zum Mud-Logging-System einbinden
Der vorhandene Datensatz beschreibt einen Encoder mit zwei phasenversetzten Impulssignalen. Daraus lassen sich Bewegungsrichtung und Seilwindenimpulse für Hakenhöhe und Bohrtiefe ableiten. Vor der Auswahl sind mechanische Kopplung, Empfänger, Versorgung, Schnittstelle und Ex-Anforderung abzugleichen.
- Versorgung
- 3,5–5 V DC
- Signalausgänge
- Zwei Impulssignale mit Phasenversatz
- Maximaldrehzahl laut Quelle
- ≤ 3000 U/min
- Encoderscheibe
- 48 Zähne
- Temperaturbereich
- −40 bis +70 °C
- Schutzart
- IP67
- Leitungsdefinition
- +5 V, 0 V, Signal A, Signal B
- Projektbezogen
- Montage, Funkempfänger, Explosionsschutz und Systemkompatibilität
