Füllstand statt direktes Volumen
Tankgeometrie und freien Schallweg vor Montage prüfen

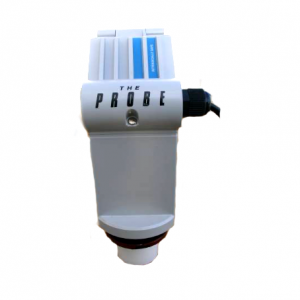

Der ML11 bestimmt per Ultraschall den Abstand zur Flüssigkeitsoberfläche und gibt ein 4–20-mA-Signal aus. Ein Volumenwert entsteht erst durch Tankgeometrie und Auswertung im Leitsystem. Die Quelle verlangt mindestens 25 cm Abstand zum höchsten Flüssigkeitsstand, nennt im Kalibrierabschnitt jedoch einmal „> 25 mm“ für die Blindzone. Dieser Widerspruch wird vor der Montage anhand der freigegebenen Anleitung geklärt.
- Messprinzip
- Ultraschall-Laufzeit mit Temperaturkompensation
- Messbereich laut Quelle
- 0,25–5 m
- Versorgung
- 15–30 V DC; 24 V empfohlen
- Ausgang
- 4–20 mA
- Messgenauigkeit laut Quelle
- ±0,5 % FS
- Umgebung laut Quelle
- −40 bis +60 °C; 5–95 % RH
- Montageprinzip
- Senkrecht zur Oberfläche; freier Schallweg ohne Leitern, Einbauten oder Wandnähe
- Widersprüchliche Blindzone
- Mindestens 25 cm bei Installation, an einer Stelle > 25 mm im Kalibriertext
- Für die Volumenberechnung
- Tankform, Abmessungen, Nullpunkt und Signalzuordnung
- Projektbezogen
- Medium, Schaum, Rührer, Einbauhöhe, Halterung, Kabel, Leitsystem und Ex-Anforderung
