Technische Angaben im Projektkontext
Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.
Datenstatus
So sind die Angaben auf dieser Seite einzuordnen.
Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.
Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.
Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.
Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.
Widersprüchliche Messbereiche

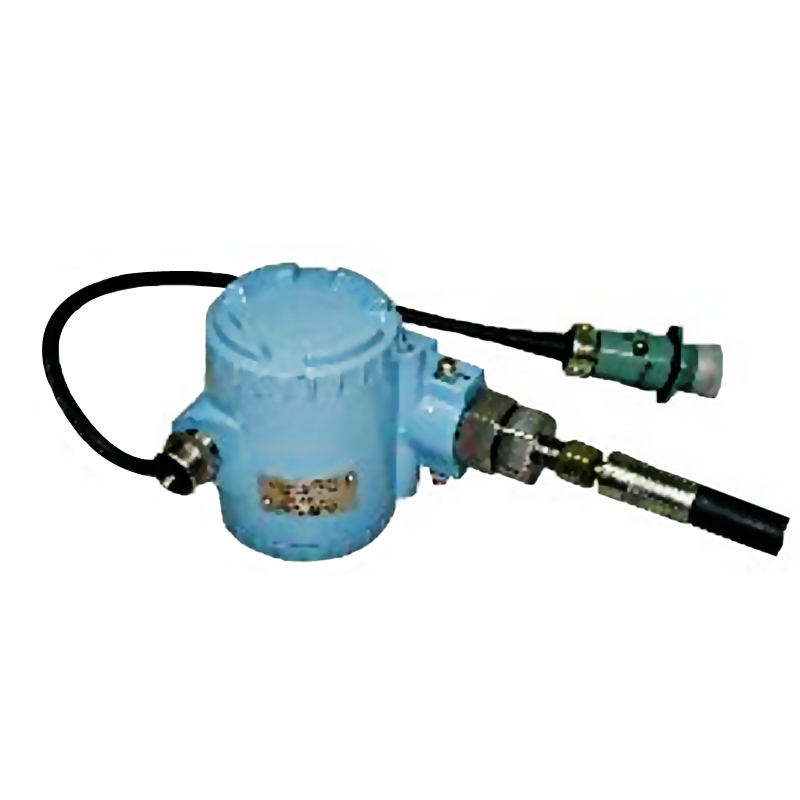

MHP-Druckbereich vor Anschluss und Kalibrierung klären
Der Seitenpfad nennt 15.000 psi, während die technische Tabelle 0–2,5 bar und ein späterer Absatz 1,6, 6, 20 oder 40 MPa sowie Ausführungen bis 50 MPa aufführt. Keine dieser Angaben wird pauschal als gültiger Bereich übernommen. Auch die Schreibweise „1P65“ gilt nicht als bestätigte IP-Schutzart.
- Versorgung
- 15–36 V DC
- Ausgang
- 4–20 mA, Zweileiter
- Temperaturbereich laut Quelle
- −40 bis +85 °C
- Linearität und Hysterese laut Quelle
- ≤ 0,3 % FS bei 25 °C
- Stabilitätsangabe laut Quelle
- ±0,5 % FSO pro Jahr
- Ungeklärte Bereichsangaben
- 0–2,5 bar; 1,6/6/20/40 MPa; bis 50 MPa; 15.000 psi im Pfad
- Für die technische Prüfung
- Mess- und Überdruckbereich, Medium, Temperatur, Prozessanschluss, benetzte Werkstoffe und Ausgangslast
- Vor der Freigabe
- Modellcode, Bereichsdatenblatt, Anschlussbild, bestätigte Schutzart, Kalibrierzertifikat und Ex-Anforderung
