Technische Angaben im Projektkontext
Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.
Datenstatus
So sind die Angaben auf dieser Seite einzuordnen.
Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.
Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.
Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.
Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.

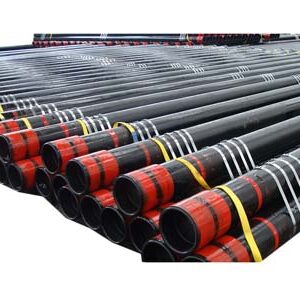

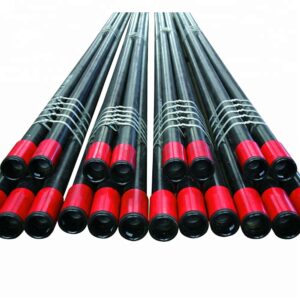

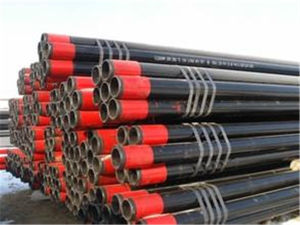

Tubing-Ausführung mit veröffentlichten Größen
VIT-Modell anhand von Geometrie und Wärmelast auswählen
Die Quelle nennt sechs Außenrohr-/Innenrohr-Kombinationen sowie fünf YG-Modelle. Ihre Leistungstabelle enthält jedoch mehrfach gleich bezeichnete Lastspalten; die dazugehörigen Zahlen werden daher nicht ohne ein freigegebenes Datenblatt interpretiert. Der genannte Wärmeleitfähigkeitskoeffizient bezieht sich auf eine Prüfbedingung mit 350 °C an der Innenwand und ist nicht automatisch die zulässige Betriebstemperatur.
- Größenkombinationen laut Quelle
- 3 1/2 × 2 3/8 bis 7 × 5 1/2 Zoll
- Genannte Stahlgüten
- N80, L80 und P110
- Genannte Modelle
- YG88X50, YG114X62, YG114X76, YG127X62 und YG127X76
- Verbindungsangaben der Quelle
- Innen-/Außenverbindung, Extreme Line, USS und größenabhängige BC-Verbindungen
- Wärmeleitfähigkeitskoeffizient laut Quelle
- 0,002–0,02 W/(m·K) bei 350 °C Innenwand-Prüfbedingung
- Veröffentlichter Prüfumfang
- 100-%-Messung des Wärmeleitfähigkeitskoeffizienten und Röntgenprüfung der Schweißnaht
- Nicht belastbar zugeordnet
- Mehrfach gleich beschriftete Last- und Druckspalten der übernommenen Tabelle
- Projektbezogen
- Bohrloch, Förder-/Injektionsfall, Abmessung, Druck, Temperatur, Verbindung und Nachweise
