Tabellenwert ersetzt keine Stangenstrang-Auslegung
Kohlefaser-Saugstab nach Lastkollektiv und Servicekonzept auslegen
Der Fließtext nennt 14–25 mm, während die Tabelle ausschließlich 16, 19, 22 und 25 mm zuordnet. Für die 14-mm-Ausführung sind keine Tabellenwerte veröffentlicht. Auch die dort genannten Tiefen sind ohne Stangenstrangmodell, Lastfälle und Sicherheitsfaktoren keine Freigabe einer Setztiefe.
- Aufbau laut Quelle
- Kohlefaserverstärkter Verbundwerkstoff, kontinuierlich pultrudiert
- Veröffentlichter Produktionsbereich
- 14–25 mm
- Tabellierte Durchmesser
- 16, 19, 22 und 25 mm
- Bruchlasten laut Tabelle
- 260, 370, 500 und 650 kN in derselben Reihenfolge
- Setztiefen laut Tabelle
- 1.500, 2.000, 3.000 und 4.000 m; keine pauschale Einsatzfreigabe
- Temperaturangabe laut Tabelle
- ≤ 150 °C für alle vier aufgeführten Durchmesser
- Veröffentlichter Standardbezug
- Q/SH1020 2596-2017; Inhalt und Konformitätsnachweis sind nicht veröffentlicht
- Für die Stangenstrang-Auslegung
- Pumpentyp, Tiefe, Bohrlochverlauf, Hub, Hubzahl, Lastkollektiv, Medium, Temperatur und Sicherheitsfaktoren
- Vor der Freigabe

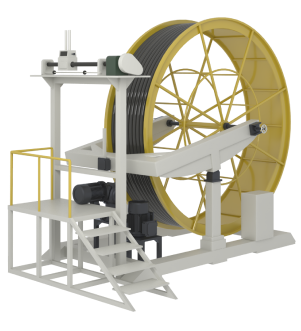

- Endanschlüsse, Spulen-/Transportkonzept, Einbringgerät, Serviceverfahren, Prüfwerte und Rückverfolgbarkeit
