Technische Angaben im Projektkontext
Die veröffentlichten Angaben dienen der technischen Vorauswahl. Für ein Angebot gleichen wir Produktausführung, Leistungsdaten und Lieferumfang mit Ihrer Spezifikation ab.
Datenstatus
So sind die Angaben auf dieser Seite einzuordnen.
Bezeichnung, Bilder und technische Daten geben den derzeit veröffentlichten Informationsstand wieder.
Ausführung, Werkstoff, Leistung, Schnittstellen, Normen und Lieferumfang gleichen wir mit Ihrer Spezifikation ab.
Verfügbare Datenblätter, Prüf- und Konformitätsnachweise ordnen wir der angefragten Ausführung zu.
Lassen Sie verfügbare Datenblätter, Zeichnungen sowie Prüf- oder Konformitätsnachweise der geplanten Ausführung zuordnen.
Messkopf und Funkkette getrennt belegen
Füllstandmessung anhand von Tank, Einbau und Empfänger auslegen

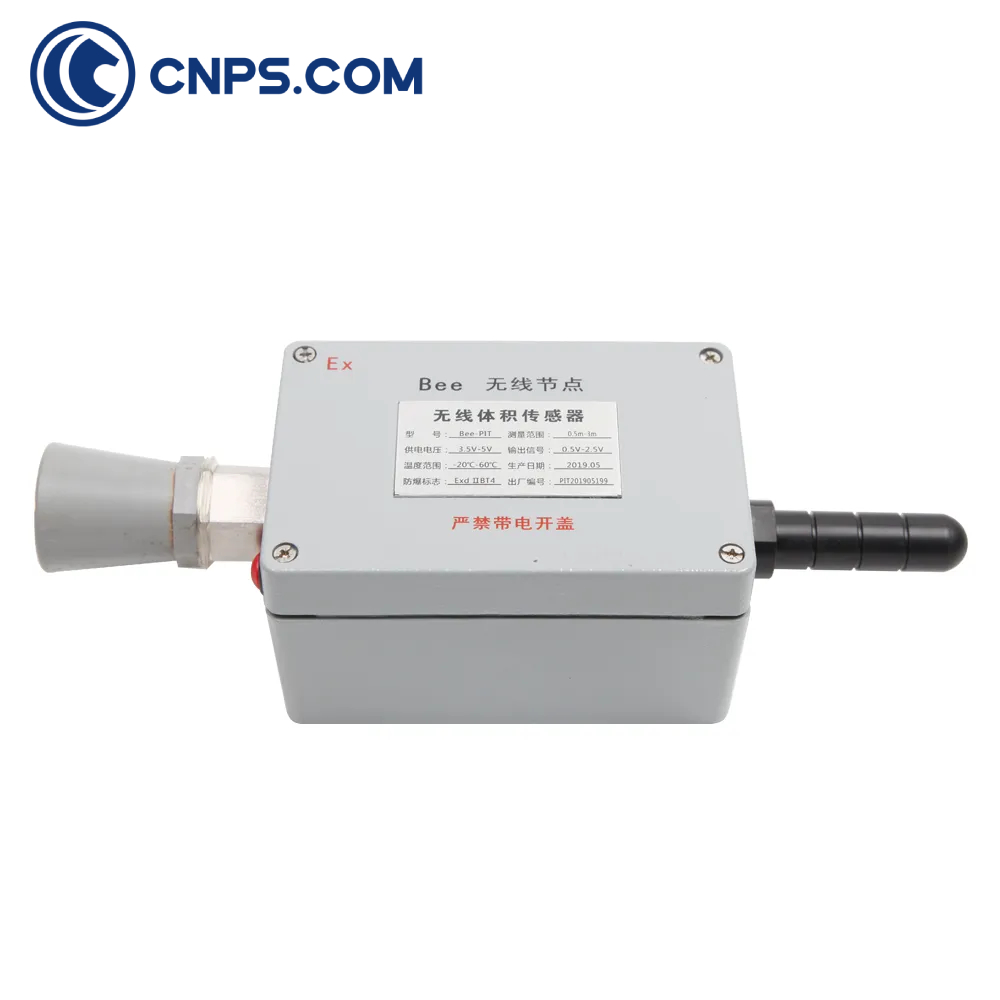

Die Quelle bezeichnet den Sensor als drahtlos, nennt jedoch weder Funkfrequenz, Protokoll, Reichweite, Sendeeinheit noch Empfänger. Die Genauigkeit steht nur als „±1FS“ ohne Prozentzeichen oder Einheit; auch die Zeichenfolge „IEC EEX iaII CT6“ wird ohne Zertifikat und normgerechte Zuordnung veröffentlicht. Beides wird nicht als bestätigte Spezifikation verwendet.
- Messprinzip
- Ultraschall-Laufzeit zur Flüssigkeitsoberfläche
- Messbereich laut Quelle
- 0,5–3 m
- Versorgung am Sensor
- 3,5–5 V DC
- Ausgang am Sensor
- 0,5–2,5 V
- Umgebung laut Quelle
- −20 bis +70 °C und IP67
- Unvollständige Angaben
- „±1FS“ sowie „IEC EEX iaII CT6“ ohne belastbare Zuordnung oder Nachweis
- Abgrenzung zum CNPS ML11
- Die kabelgebundene Seite nennt 0,25–5 m, 15–30 V DC und 4–20 mA; beide Ausführungen sind nicht gleichzusetzen
- Für Messstelle und Volumen
- Tankgeometrie, Nullpunkt, Minimal-/Maximalstand, Schaum, Rührer, Totzone, Einbauhöhe und freier Schallweg
- Vor der Freigabe
- Funkfrequenz, Protokoll, Reichweite, Empfänger, Spannungszuordnung, Genauigkeit, Kalibrierung und Ex-Dokumente
