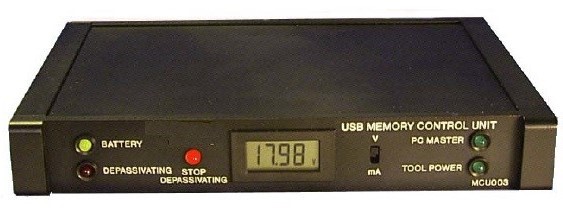

Dies verbindet jeden mit USB ausgestatteten PC unter Windows XP/7/8/10 mit den Seiavn-Speicherabschnitten (MPL) der ABC-X-Serie, die für die Produktionsprotokollierung oder Gehäuseinspektion verwendet werden. Die MCU kann über ein Netzteil über das Stromnetz mit Strom versorgt werden, ist jedoch so konzipiert, dass sie mit der Batterie betrieben wird, die für einen Protokollierungsvorgang verwendet werden soll. Mithilfe der Protokollierungsbatterie prüft die MCU, ob die Batterie passiviert ist, depassiviert die Batterie bei Bedarf automatisch und ermöglicht während des Tests im Überwachungsmodus die Messung von Werkzeugstrom und Batteriespannung. Dies liefert weitere Daten zum Batteriezustand vor dem Protokollierungsvorgang.
FUNKTIONSPRINZIP
Robuste Konstruktion. Lässt sich an jeden PC mit USB-Anschluss anschließen, auf dem Windows XP/7/8/10 läuft. Äußerst tragbar Protokollieren des Batteriestatus und der Konditionierung Toolstring-Stromüberwachung Batteriedepassivierungsanzeige Batteriespannung niedrig/OK-Anzeige Werkzeugstrom- und PC-Kontrollanzeigen
SPEZIFIKATION
MCU-Temperatur (max.) 50 °C
Abmessungen: 40 mm (H) x 227 mm (B) x 156 mm (T).
Automatischer Depassivator Ein – Batteriespannung <14,5 V beim Einschalten: Aus
Batteriespannung >16 VDC
Spannung (nominal) 14-18 VDC (max. 20)
Strom Leerlaufstrom ~60mA
Batterieanzeige Grün (OK) >14,5 V: Rot (niedrig) <12,5 V LCD
Anzeige von Volt oder Toolstring-Strom (MCU-Strom nicht enthalten). Depassivierungsstrom, wenn der Depassivator eingeschaltet ist. Computeranschluss USB-Batterieanschluss 2,5-mm-Gleichstromsteckdose Werkzeuganschluss 9-polige D-Typ-Buchse Download-Rate Ca. 10,5 MB/min (computerabhängig)
