Arbeitsprinzip

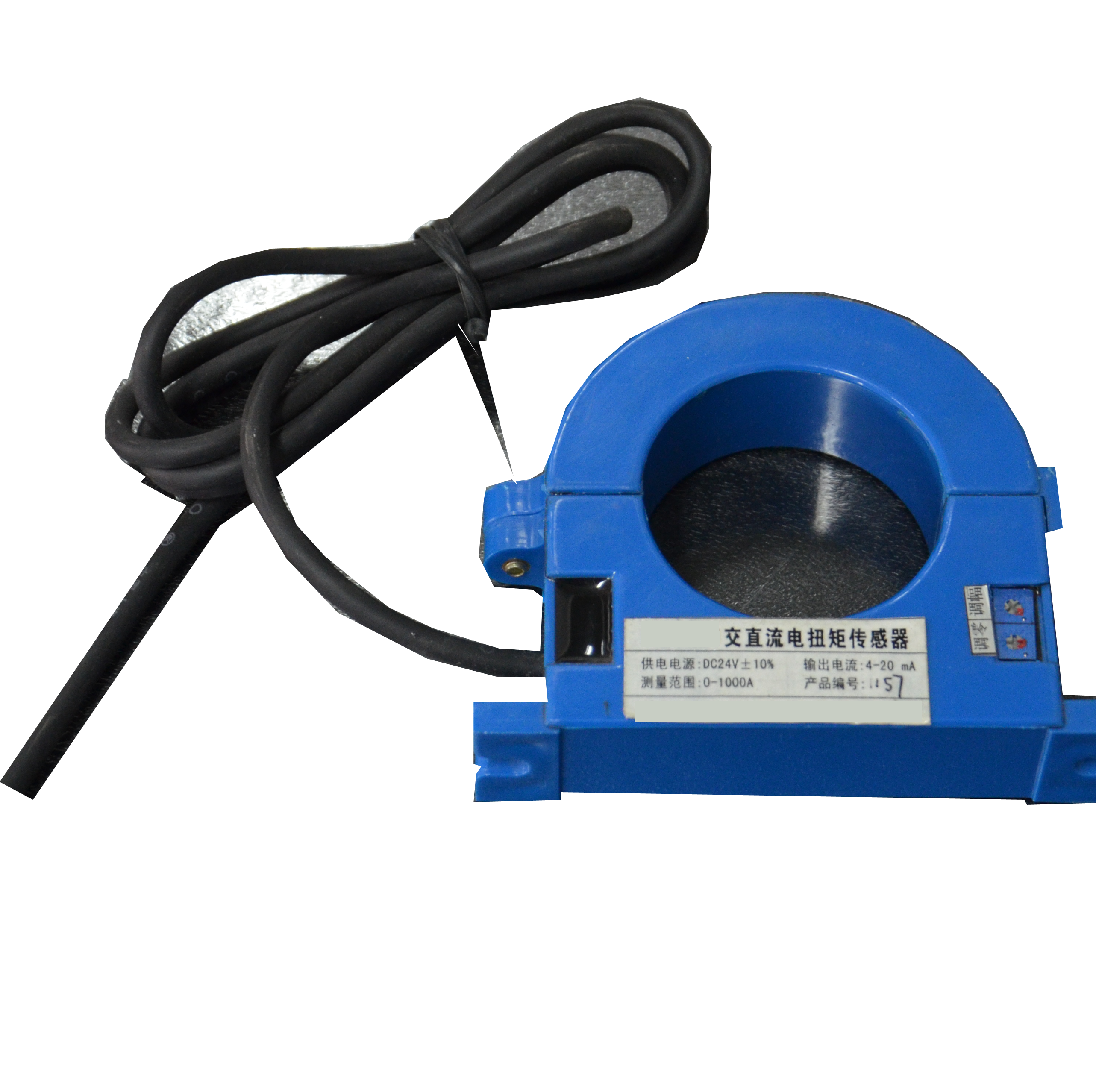

CNPS-DNJ AC/DC-Doppelnutzung Elektrischer Drehmomentsensor-Sender
AC- und DC-Bewertete Eingang 1000A ~ 2000A
Bewertete Ausgabe DC DC0~5V oder DC0~20mA oder 4~20mA.
Da es sich um einen isolierten AC- und DC-Strom des Hauptstromkreissystems von 1200 V und darunter handelt,
Die Betriebsspannung DC±12V～±15V oder
Einzelne Stromversorgung +12 V ~+24V
Messbandbreite DC~20HZ
Messung beliebiger Wellenform
Die maximale Leistungsaufnahme beträgt +40mA, -20mA
Reaktionszeit ≤ 300ms
Messöffnung ¢ 50mm
Die Ausgabe kann ein standardmäßiges Gleichstromsignal für die Fernübertragung bereitstellen.
MERKMALE
Die Klammerart ist einfach zu installieren, und es ist nicht notwendig, die Sammelschiene zu entfernen. In besonderen Fällen kann es ohne Stromausfall online installiert werden. Die Klemmleitungen sind einfach zu installieren · Isolierung von Primär- und Sekundärseiten Die wahre Effektivwertumwandlung (TRMS) wird für die Wechselstrommessung verwendet und kann auch bei Verzerrung der Wellenform verwendet werden. Garantierte Messgenauigkeit · Hervorragende Langzeitstabilität ohne Kumulativfehler Gute Temperaturcharakteristiken (≤0,04%°C) · Überlastkapazität beträgt das 10-fache des Nennwerts Hochzuverlässige MTBF: 2 x 104 Stunden · Vollständig geschlossen für den Einsatz in rauen Umgebungen Dünndesign, klein, leicht · Vollständiger magnetischer Schutz Überlegenes Leistungs- / Preisverhältnis · Fortgeschrittene SMT-Oberflächenmontagetechnologie 3 Anwendungsbereich Weit verbreitet in der Überwachung von Ölfeldern und Stromsystemen mit Mikrocomputern, AC-Frequenzumrichter, neuem Inverter, Gleichrichter, Schweißgeräten, Sicherheitsstromversorgung, Überwachung von Bahnzeichen, CNC-Werkzeugmaschinen, Eisenbahnstraßenbahnen, Oberleitungsbussen, industrieller Automatisierungskontrolle, Automatisierung von Industrie- und Bergbauunternehmen und vielen anderen Bereichen, sowie berührungslose Messung von Strömen.
Elektrische Parameter Typ HU-404
Parameter Symbol Bewerteter Eingangsstrom IPN AC+DC 1000A
Bewertete Ausgabe ISN DC0-4V
Genauigkeit （%Fs） ±1 Bias Vin=0 ≤0.6%
Bewertete Ausgangslinearität εL ≤1%
Belastbarkeit ≥10K
Arbeitsstromversorgung VC DC+4.8V
Reaktionszeit Tr ≤300ms
Messbandbreite f DC～20 KHZ
Messwellenform Beliebige Welle Leistungsaufnahme 29mv
Temperaturdrift ≤0.04%/℃（-10℃~+70)
Isolationsfestigkeit Vd AC3KV/50HZ/1min
Betriebstemperatur TA -10℃~+70℃
Lagertemperatur TS -25℃~+85℃
